آلة القطع بالليزر
LF-T

آلة قطع ألياف الليزر الأنبوبية

M o r e s t a b l e، m o r e e f f i c i e n t

أنت هنا: الصفحة الرئيسية » جهاز الليزر » آلة قطع الألياف بالليزر » آلة القطع بليزر الألياف LF-T
SHEYING2

تسجيل فيديو مباشر
سيتم التحقيق في التملك غير المشروع

قدرة قطع الأنبوب

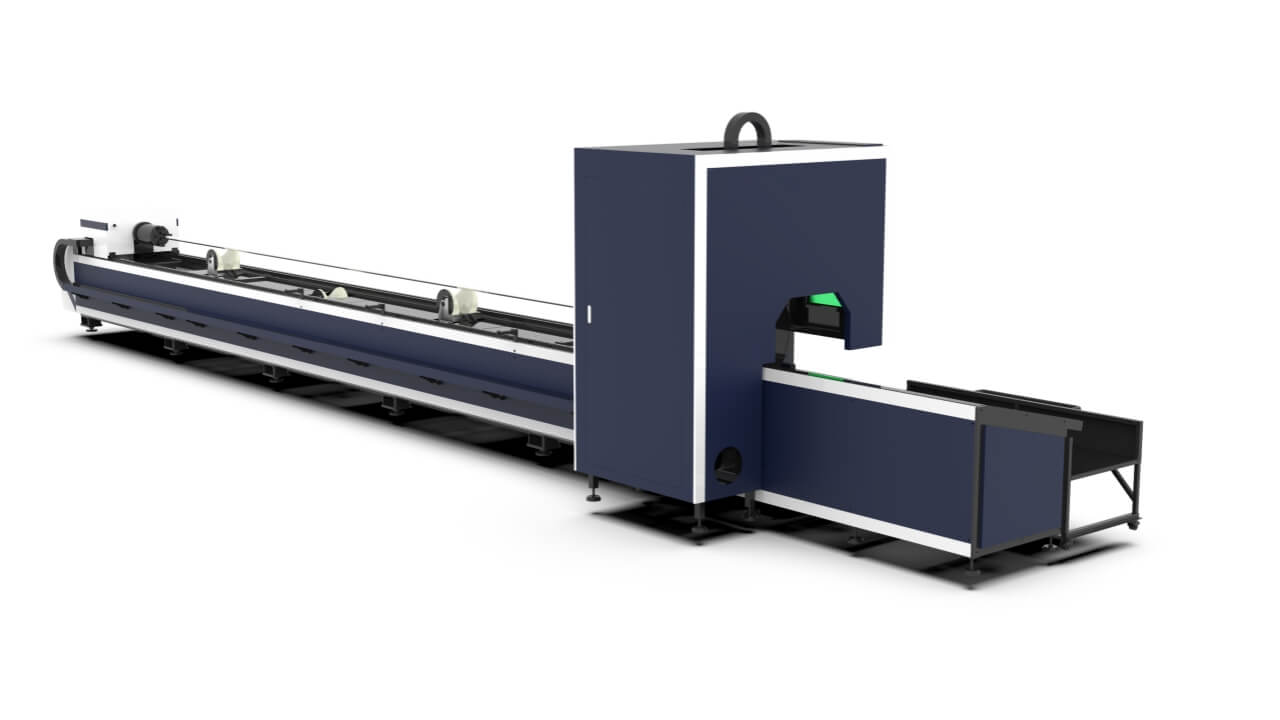

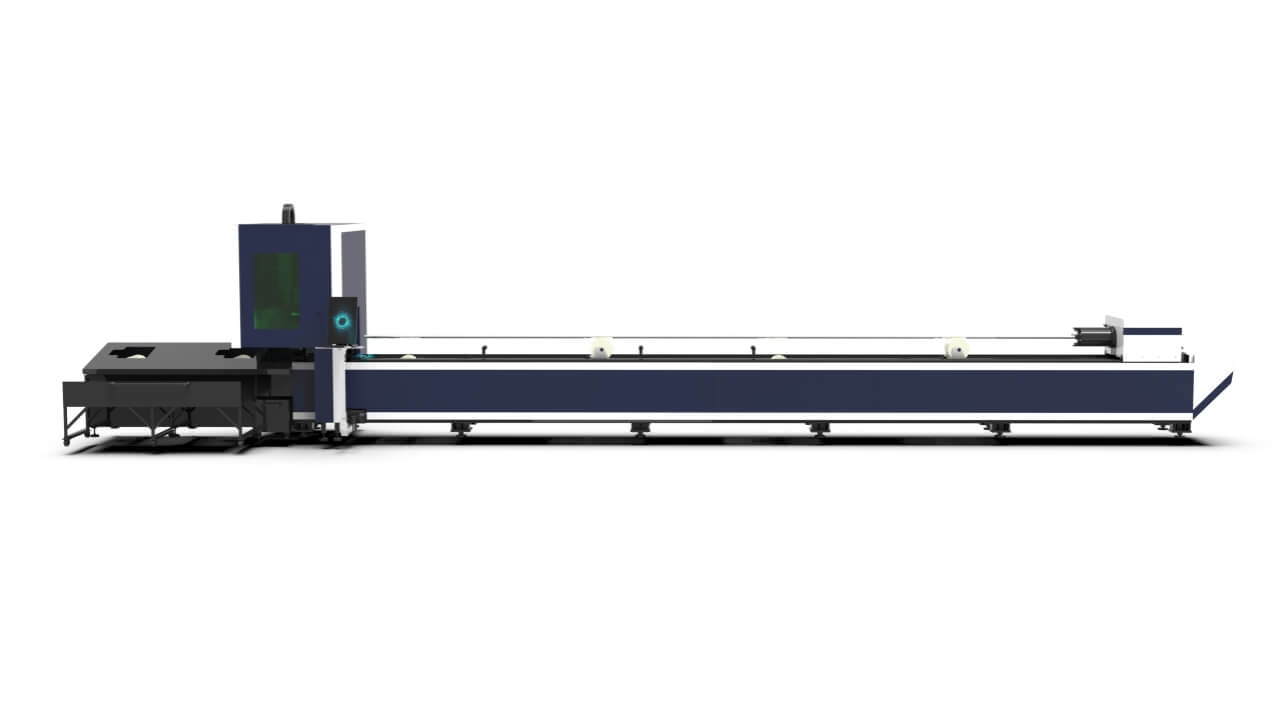

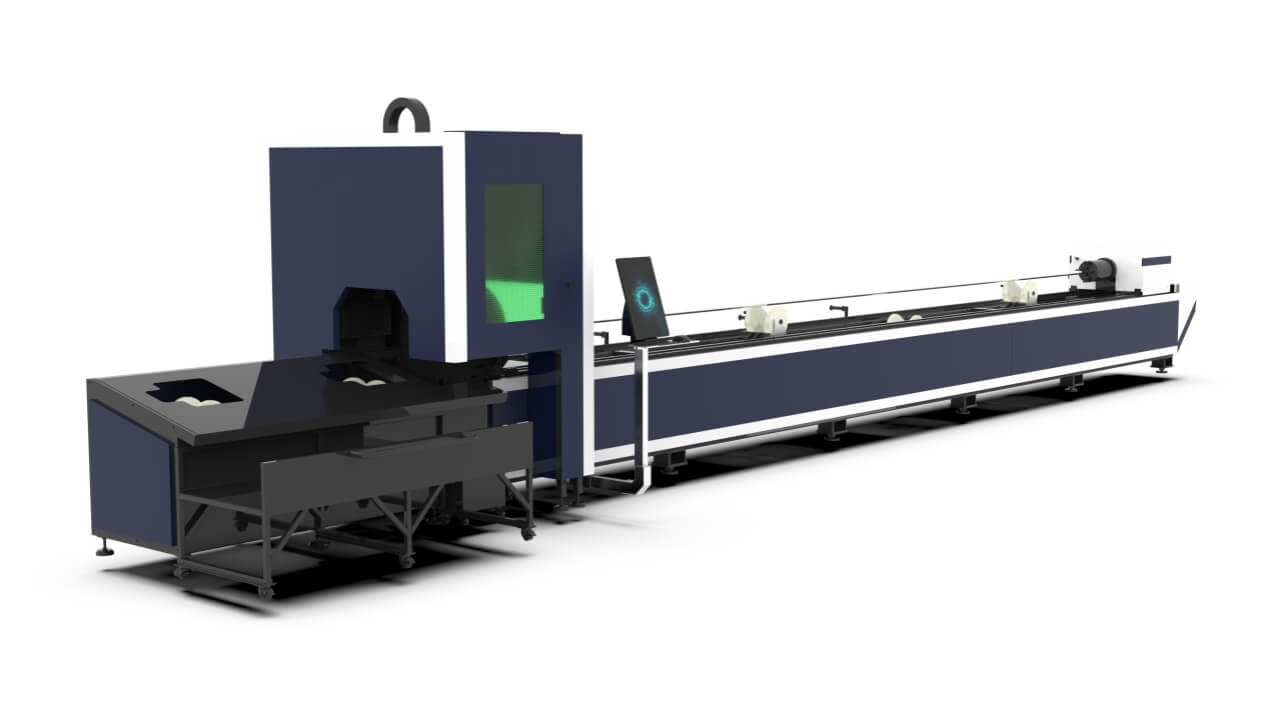

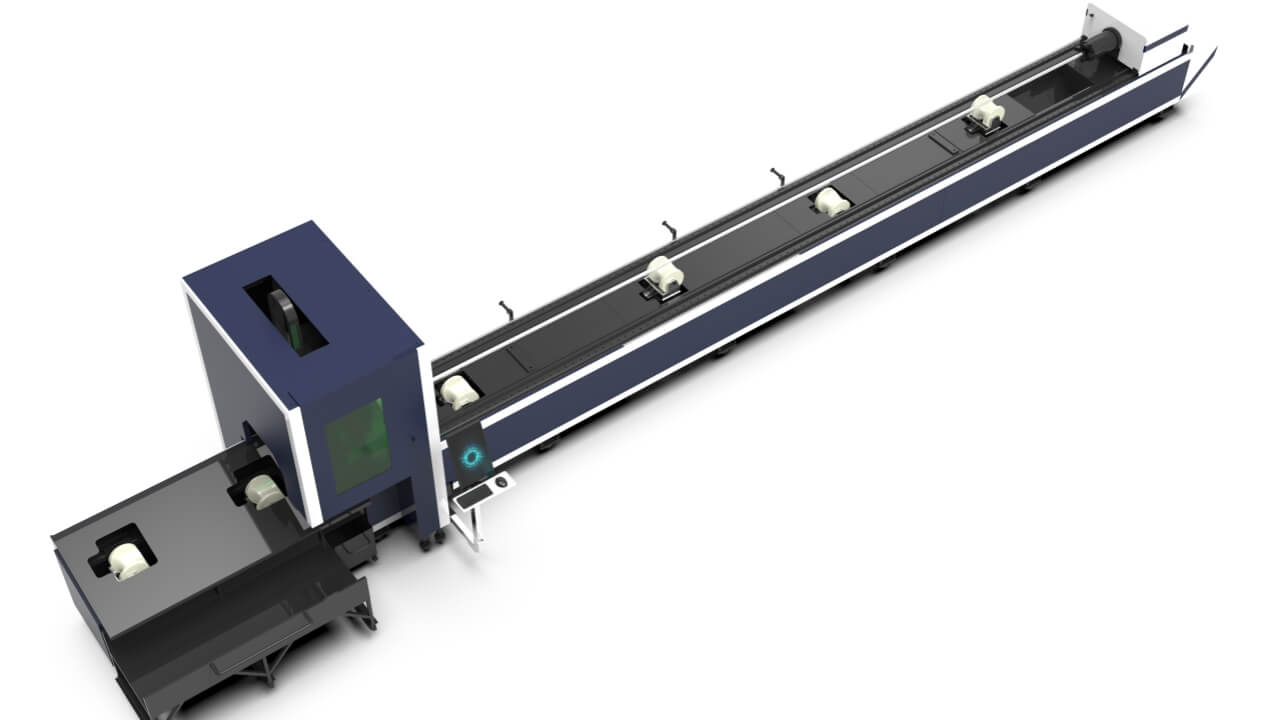

آلة قطع ألياف الأنابيب المهنية LF-T.
يمكنها معالجة جميع أنواع الأنابيب المستديرة ، المربعة ، المستطيلة ، البيضاوية والأنابيب من نوع البوق بحد أقصى. قطر القطع: الأنابيب المستديرة 20-220mm ، الأنابيب المربعة 20-160mm ;

سرعة التشغيل 140 متر / دقيقة ، وسرعة التباطؤ هي 170 دورة / دقيقة ، وكفاءة عالية وتوفير الوقت.


التعرف الذكي

مع نظام التعرف على الكفاف ، يمكنه تحديد الأنابيب المستديرة القياسية والبيضاوية والمربعة وغيرها من الأنابيب ذات الشكل الخاص تلقائيًا.

تحقق الأنابيب الكشف غير الاستقرائي والكفاءة العالية ، وتدرك انحراف الموضع لدقة قطع مقطع العداد بالكامل في حدود 0.15 مم.

تحامل تلقائي
تم تجهيز الجزء الأمامي والخلفي بظرف هوائي أوتوماتيكي بالكامل.
النطاق القابل للتعديل القطري هو 20-220mm.
قوس الدعم التلقائي
دعم أنواع مختلفة من الأنابيب بذكاء ، يتم حل مشكلة تشوه الأنابيب الطويلة

جسم الآلة

تتبنى أنبوبًا مربعًا قياسيًا وطنيًا ، معالجة حرارية 600 درجة حرارة عالية ، طحن عملاقة 12 مترًا مع التشطيب ، تبريد 24 ساعة داخل الفرن لضمان الاستخدام طويل الأمد للآلة دون تشوه وبالتالي ضمان دقة الماكينة.

رأس القطع بالليزر RAYTOOLS / WSX / PRECITEC (اختياري)

تتوفر أنواع مختلفة من رأس الليزر

يمكننا توفير جميع رؤوس الليزر عالية الجودة في السوق. لقد تم اختباره من قبلنا لفترة طويلة. تمكين / WSX جميع شركائنا على المدى الطويل.

دقة عالية

تم اعتماد محرك الخطوة ذات الحلقة المغلقة لتجنب فقدان الخطوة بشكل فعال. تبلغ سرعة التركيز 100 م / ث ودقة التكرار 1 μ م. IP65 صنف مقاوم للأتربة ، لوحة غطاء مرآة حماية براءات الاختراع ، مقاوم للغبار بدون زاوية ميتة.

حماية متعددة

3 قطع من عدسة الحماية ، حماية فعالة للغاية من عدسة التركيز المتوازنة. تبريد مياه بصري ثنائي الاتجاه ، مما يمدد بشكل فعال وقت العمل المستمر.

تبريد المياه بكفاءة
مقاومة للغبار
تقني
المعلمات
  • مويل رقم. LF-6T LF-9T
    طول قطع الأنابيب الفعال 6000 ملم 9000 مم
    انتاج الطاقة 4000 واط / 3000 واط / 2000 واط / 1500 واط / 1000 واط
    قطر قطع الأنابيب الفعال mm20 مم -220 مم
    نطاق قطع الأنبوب المربع الفعال □ 20 مم * 20 مم160 مم * 160 مم
    أنبوب مستطيل طول الحافة 20-160 مم
    قطر الدائرة الخارجية mm220 مم
    دقة تحديد موقع المحور X / Y 0.05 ملم
    دقة إعادة تحديد موقع المحور X / Y 0.03 ملم
    الأسطوانة الحلزون معطل الحلزون المؤازرة
  • مويل رقم. LF-6T
    طول قطع الأنابيب الفعال 255.90 بوصة
    انتاج الطاقة 4000 واط / 3000 واط / 2000 واط / 1500 واط / 1000 واط
    قطر قطع الأنابيب الفعال Φ0.78in-8.66 بوصة
    نطاق قطع الأنبوب المربع الفعال 0.78 بوصة * 0.78 بوصة9 6.29في * 6.29 بوصة
    أنبوب مستطيل طول الحافة 0.78 بوصة - 6.29 بوصة
    قطر الدائرة الخارجية ≤8.66 بوصة
    دقة تحديد موقع المحور X / Y 0.0019 بوصة
    دقة إعادة تحديد موقع المحور X / Y 0.0011 بوصة
    الأسطوانة الحلزون معطل الحلزون المؤازرة
كيف تعالج آلة الليزر؟
4-التطبيق 4 قطع 4-نقش 4 مارك 4-لحام
المواد يقطع نقش علامة WELD
الفولاذ المقاوم للصدأ
الكربون الصلب
الألومنيوم
نحاس
صفائح مجلفنة
ذهب
فضة
صفيحة نيكل
طبق المنغنيز
ما هي المواد التي يمكن معالجتها؟
ترقيات

ترقيات آلة قطع ألياف الليزر ، تجعل جهازك أكثر قوة
المكبس الهوائي

يدمج ضاغط الهواء ، المجفف وخزان تخزين الهواء. لديها حجم صغير وضجيج منخفض
مثبتات

حافظ على استقرار الجهد ، مما يجعل عمل الآلة أكثر أمانًا وأمانًا
