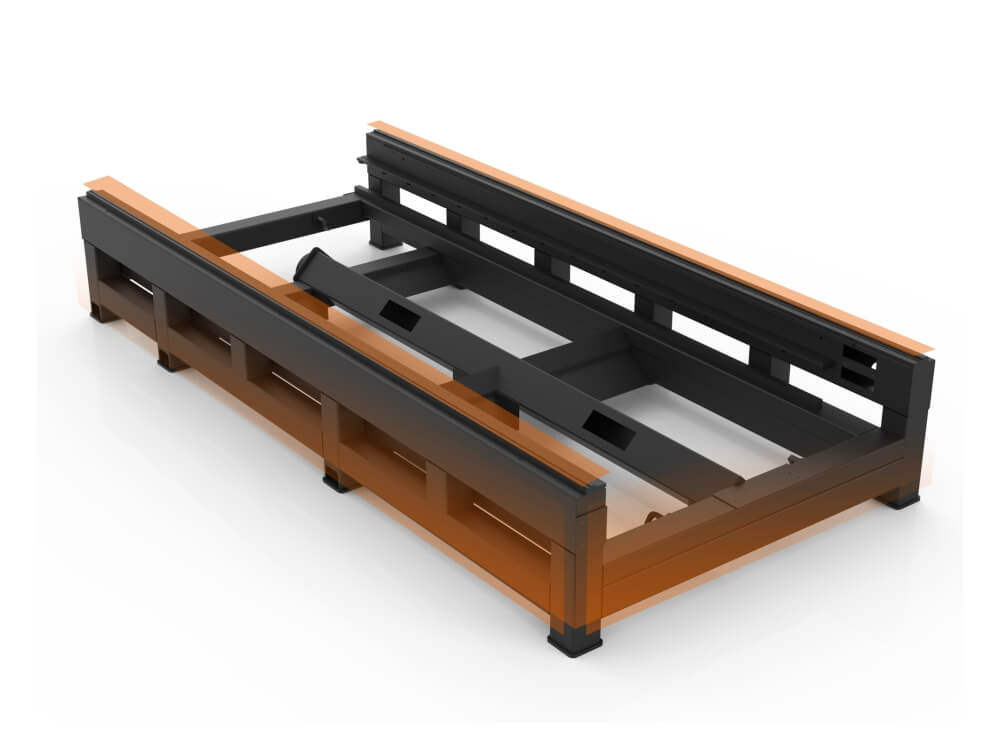

غالبًا ما تجمع قواطع الليزر بين الأسِرَّة الفولاذية وعوارض الألومنيوم.يوفر الفولاذ الثبات، بينما تساعد خفة الألومنيوم في التشغيل بسرعة عالية.على الرغم من الفوائد، يمكن لهذا المزيج أن يقلل من دقة الآلة بسبب اختلاف معدلات التمدد في ظل التغيرات في درجات الحرارة.
تعمل العوارض الألومنيوم على تحريك رأس القطع الخاص بالماكينة ويتم ربطها بقضبان ورفوف فولاذية.تتوسع هذه المعادن بشكل مختلف مع تغير درجات الحرارة.في الصين، مع تقلبات في درجات الحرارة من النهار إلى الليل تبلغ 10 درجات مئوية، يمكن للشعاع الذي يبلغ طوله 2 متر أن يرى اختلافات قدرها 0.2 ملم.بمرور الوقت، قد يؤدي ذلك إلى فك البراغي واختلال محاذاة القضبان والتأثير على دقة الماكينة.
يجب أيضًا أن يظل الشعاع محاذيًا للسرير الفولاذي من أجل حركة دقيقة للمحور Y.مع التغيرات الكبيرة في درجات الحرارة، يمكن للمعادن أن تتوسع أو تنكمش بشكل مختلف.قد يؤدي ذلك إلى فك البراغي ووضع المكونات في غير مكانها، مما يؤثر على محاذاة محركات الدفع ويقلل من عمر الترس.
في الختام، يمكن لتقلبات درجة الحرارة الثابتة أن تخفف البراغي وتحل محل الأجزاء المصنوعة من الفولاذ والألمنيوم.وهذا يؤثر على دقة الآلة وسلامتها.في حين أن فوائد الألومنيوم واضحة، إلا أن معدل تمدده المرتفع مقارنة بالفولاذ يمكن أن يشكل تحديات أمام الدقة التشغيلية.
تنشأ المشكلات بمرور الوقت عادةً، يظهر تأثير التمدد الحراري على الدقة ببطء.لكن إذا انتقلت الآلة إلى مناخ مختلف، فمن الممكن أن يكون التغيير مفاجئًا وكبيرًا.مع الحزم الأطول، يكون التأثير على الدقة أكثر وضوحًا.
مع الاستفادة من فوائد الألومنيوم في القطع عالي السرعة، فمن الضروري معالجة خصائص التمدد الخاصة به.في الماضي، نظرًا لأن أدوات القطع بالليزر كانت جديدة، كانت الدقة أقل أهمية.ومع ذلك، مع تزايد الطلب على الدقة، أصبحت الحاجة إلى معالجة التوسع في الألومنيوم أكثر إلحاحا.تحولت بعض الشركات المصنعة إلى استخدام العوارض الفولاذية لتجنب هذه المشكلات، والتضحية بفوائد الألومنيوم.للحفاظ على الدقة، من الضروري إيجاد حلول لإدارة التمدد الحراري للألمنيوم.
يدرك المهندسون الميكانيكيون تحديات استخدام المواد ذات معدلات التمدد الحراري المختلفة معًا.للتغلب على هذه المشكلة في أدوات القطع بالليزر، قمنا بتطوير استراتيجيات عندما يجب أن تتواجد هذه المواد معًا.إحدى الطرق الشائعة هي 'طريقة التعويض'، ولكنها لا تعمل مع عوارض الألومنيوم التي نناقشها.
أنا مقتنع بوجود حل لمنع توسع شعاع الألومنيوم من التأثير على دقة الماكينة.ومن خلال الإلهام من أساليب العزل المستخدمة خلال جائحة كوفيد-19، يمكننا تطبيق نهج مماثل على أجهزتنا.نظرًا لأننا لا نستطيع تغيير الخصائص المتأصلة للألمنيوم، فقد قمنا بتصميم هيكل لعزل تمدد الشعاع عن أجزاء المعدات المهمة، وبالتالي الحفاظ على الدقة التشغيلية.نحن نطلق على هذا اسم 'أسلوب العزل'.
2.1.1 بالنسبة للعوارض والقضبان والرفوف: لقد قمنا بتغيير الطريقة التقليدية لربط القضبان والرفوف بعارضة الألومنيوم.الآن، نقوم أولاً بإنشاء فتحات التثبيت على العارضة، وإدخال شرائح فولاذية معالجة مسبقًا، وتثبيتها بالمسامير.يتم بعد ذلك تركيب القضبان والرفوف على هذه الشرائط للحفاظ على الدقة.
2.1.2 لمحاذاة الشعاع والسرير: بدلاً من استخدام لوحات التوصيل الأصلية للشعاع، قمنا بالتحول إلى ألواح فولاذية منفصلة مصممة لهذا الغرض.يتم تثبيت هذه اللوحات الجديدة على هيكل الماكينة وتعديلها لضمان الدقة أثناء التجميع.
2.2.1 عندما يتم ضغط المواد ذات معدلات التمدد المختلفة معًا، فإنها يمكن أن تتحرك ضد بعضها البعض مع تغيرات درجة الحرارة.يمكن أن تؤثر هذه الحركة على دقة الماكينة.
2.2.2 مع وجود هيكل العزل الخاص بنا في مكانه، يتم امتصاص أي تمدد حراري عند الواجهة المضافة (راجع الرسم البياني).تشكل مواد الفولاذ والألمنيوم واجهتين متميزتين.لا تتحرك الواجهة الفولاذية كثيرًا مع تغيرات درجة الحرارة، وذلك بفضل معدل التمدد الموحد.ومع ذلك، فإن واجهة الألومنيوم تتحرك، لكن هيكلنا يضمن أن هذه الحركة لا تؤثر على دقة الماكينة.
2.3.1 بالنسبة لتوصيل العارضة بالقضبان والرفوف: يضمن الشريط الفولاذي المضاف في هيكل العزل احتواء أي حركة بسبب درجة الحرارة، مما يحافظ على ثبات القضبان والرفوف.
2.3.2 لتوصيل العارضة بالسرير: تحل لوحة القاعدة الفولاذية المعدلة محل لوحة الألومنيوم القديمة.إنه يعمل بنفس الطريقة ولكنه يعزل الشعاع أيضًا.لذلك، مع تغير درجات الحرارة، لا تتغير اللوحة في موضعها، مما يضمن بقاء محرك القيادة والتروس في محاذاة دقيقة.
من خلال التركيز على هذه الحلول، يمكننا الاستمرار في الاستمتاع بمزايا عوارض الألومنيوم دون المساس بدقة آلات القطع بالليزر لدينا.
الألومنيوم تتمدد السبائك وتنكمش بشكل ملحوظ مع تغيرات درجات الحرارة.يمكن أن يؤثر ذلك على دقة أداة القطع بالليزر بمرور الوقت.لا يغير هيكل العزل كيفية تفاعل الألومنيوم مع الحرارة، ولكنه يحمي الأجزاء المهمة في الماكينة من هذه التأثيرات، مع الحفاظ على الدقة.
هذا الحل بسيط وعملي.تؤكد مراجعتنا الفنية أساسها السليم وجدواها.ومع ذلك، يجب اختبار أدائها في العالم الحقيقي في إعدادات الإنتاج الفعلية.إذا كان يعمل بشكل جيد ويتحسن مع الاستخدام، فسيكون أداة قيمة للحفاظ على دقة قواطع الليزر.وهذا يضمن إمكانية الاستمرار في الاستمتاع بفوائد عوارض الألومنيوم في تكنولوجيا القطع بالليزر.
