تأثير تركيز موقع الليزر على القطع المعدنية

من بين العوامل التي تؤثر على جودة المعالجة والمعالجة قدرة آلة القطع بالليزر ، أهم عامل هو التركيز موقع. يستخدم القطع بالليزر عدسة تركيز لتركيز شعاع الليزر عالي الطاقة لتشكيل تركيز صغير ، ثم يستخدم الطاقة العالية للتركيز لعلاج لوحة الصلب. تذوب وتبخر لتحقيق التقطيع. تموضع الليزر التركيز هو خطوة حاسمة للغاية. فقط عندما يتم محاذاة التركيز يمكن أن تكون الجودة اذهب غريبة ضمان قطع الألواح الفولاذية.

فيما يتعلق بسطح المادة المعالجة ، بعد شعاع الليزر يركز ، يسمى الموضع البؤري الموضع البؤري. موضع التركيز له تأثير على جميع معلمات المعالجة تقريبًا مثل عرض الشق ، المنحدر ، خشونة سطح القطع ، حالة التصاق الخبث ، وسرعة القطع.

هذا لأن تغيير الموضع البؤري سيؤدي إلى قطر شعاع مشع على سطح المواد المعالجة وزاوية حدوث تغيير في المواد المعالجة. نتيجة لذلك ، دولة التكوين من الشق وحالة الانعكاس المتعدد للشعاع في الشق متأثر. ستؤثر ظاهرة القطع هذه على تدفق الغاز الإضافي و المعدن المنصهر في الشق.

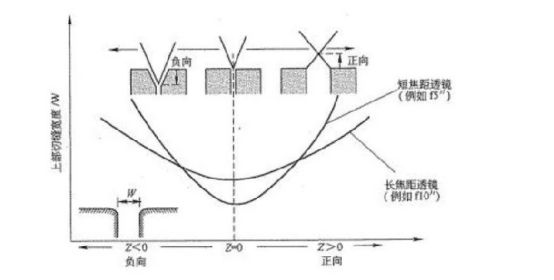

يوضح الشكل العلاقة بين الموضع البؤري لليزر Z آلة القطع وعرض الشق W على سطح المعالجة مواد.

يتم ضبط حالة التركيز على سطح المادة المعالجة على z = o \"zero \" ، يتم تمثيل موضع التركيز بـ \"+ \" عند التحرك لأعلى ، و \"- \" عند التحرك لأسفل ، ويتم تمثيل الكمية المتحركة بالملم. البؤري النقطة في الموضع البؤري z = o حيث يكون عرض الشق العلوي W هو الأصغر. بغض النظر عما إذا كان موضع التركيز البؤري قد تم تحريكه لأعلى أو لأسفل ، فإن الشق العلوي سوف يصبح العرض W أوسع.

هذا التغيير له نفس الاتجاه أيضًا عند معالجة العدسات باستخدام يتم استخدام أطوال بؤرية مختلفة. أصغر قطر الشعاع في البؤرة الموضع وكلما كان العمق البؤري للعدسة أقصر ، زاد الشق العلوي سوف تختلف مع الموقف البؤري.

يوضح الشكل أعلاه أفضل موضع تركيز بؤري لـقطع المعادن بالليزر آلةعند معالجة مواد المعالجة المختلفة.

(1) هو الحال عندما يمكن الحصول على أصغر قطر شعاع z = 0 على سطح المواد المعالجة. في هذا الوقت ، يمكن لأقصى كثافة للطاقة يتم الحصول عليها على سطح المادة المعالجة ، ويكون مدى الانصهار ضيقة نسبيًا ، مما يحدد خصائص المعالجة.

(2) هي الحالة التي يكون فيها موضع التركيز على الجانب \"+ \" (Z> O). في هذا الوقت ، نطاق تشعيع شعاع الليزر على سطح المعالج تصبح المادة أوسع ، وللشعاع الموجود في الشق زاوية انتشار يوسع عرض الشق.

(3) عندما يكون الموضع البؤري على الجانب \"- \" (Z <0) ، فإن نطاق يصبح شعاع الليزر المشع على سطح المادة المعالجة أوسع. كلما اقتربنا من الموضع البؤري في اتجاه السُمك ، زاد حجم قدرة الانصهار. بعد ذلك ، يتم إنشاء منحدر عكسي.
