تطبيق لنظام اللحام والتنظيف بالليزر المحمول في التصنيع معدن النموذجي

تشمل عيوب اللحام MIG التقليدي ولحام TIG ما يلي: عادة ما تكون هناك حاجة إلى إعدادات وإعدادات ما قبل اللحام ؛يتم توليد حرارة عالية للغاية أثناء اللحام ، مما يؤدي إلى منطقة كبيرة تتأثر بالحرارة وتشويه المواد وستكون نتائج جودة اللحام غير مرضية ؛مطلوب معالجة ما قبل اللحام وبعده لزيادة التكاليف الإجمالية وتقليل الإنتاجية.بالإضافة إلى ذلك ، تحتاج إلى توظيف عمال اللحام ذوي الخبرة ، وخاصة لحام المفاصل المعقدة ، مما يزيد من التكاليف.يمكن لتقنية اللحام الآلي بالليزر أن تحل المشكلات المذكورة أعلاه ، ولكن حتى الآن ، لم تكن حلاً مثاليًا لمصنعي المعادن نظرًا لتكلفتها العالية ، وبصمتها الكبيرة ، وتعقيدها العالي.

نجح LEAPION في حل هذه التحديات من خلال إطلاق منتجات جديدة ثورية ، وهي عائلة منتجات LW Laser Welder التي يمكنها تزويد الشركات المصنعة بجميع الأحجام بوظائف اللحام بالليزر المحمولة لكل من عمال اللحام المبتدئين والمحترفين.تم تجهيز المنتجات الجديدة بمصادر ضوء ليزر ليفي قابلة للتعديل بقدرة 1 كيلو وات و 1.5 كيلو وات و 2 كيلو وات ، والتي يمكن أن توفر طاقة ذروة 2.5 كيلو وات ، وتوفر قوة المعالجة المطلوبة للحام من خلال شعلة لحام محمولة باليد.يتم تخزين مكتبة من معلمات العملية في آلة اللحام ، وهي محسّنة للمواد الشائعة وتركيبات السماكة ، وقادرة على لحام المواد غير المتشابهة والمواد ذات التوصيلات الكهربائية المختلفة.من خلال الجمع بين ميزة تذبذب الشعاع (التمايل) ، يصل عرض التذبذب إلى 5 مم ، مع تفاوت عالٍ لفجوات تجميع قطع العمل ، مع إنشاء لحامات جميلة.الحجم 0.1 م 3 فقط ، والوزن 500 كجم فقط ، والحجم خفيف ويسهل حمله.هذه الميزات تجعل هذا الحل ابتكار ليزر ثوريًا ، بالإضافة إلى أداة صناعية عالية الإنتاجية.

تطبيق اللحام

في صناعة تصنيع المعادن ، يتمثل التحدي الرئيسي في نقص العمال المهرة ، لا سيما لحام TIG الأكثر تطلبًا ، والذي يتطلب غالبًا مشغلين ذوي مهارات عالية.تغلب آلة لحام الليزر على هذه المشكلة ، ويمكن لأي شخص تقريبًا بدء اللحام بالليزر بسرعة مع اذهب من النتائج ؛النقطة المهمة هي أن العملية تحتاج إلى التطوير والتحسين أولاً ، ثم دمجها في النظام.على سبيل المثال ، بعد التدريب على السلامة ، يمكن حتى للمجمّعين الذين ليس لديهم خبرة في اللحام أن يلحموا مرارًا وتكرارًا وصلات تراكب ثابتة ومتسقة لأن النظام يقوم تلقائيًا بضبط عملية الليزر للحام النقطي بناءً على المواد والسماكة المحددة.

لا يستطيع عمال اللحام بالليزر لحام الوصلات التقليدية فحسب ، بل يمكنهم أيضًا لحام وصلات أكثر تعقيدًا مثل الأشكال الهندسية ، والتي يمكن أن تساعد أيضًا في تحسين تصميم المنتج.الحالة الموضحة في الشكل أدناه (الشكل 1): غلاف من الفولاذ المقاوم للصدأ 1.5 مم + 1.5 مم ملحوم بآلة لحام بالليزر محمولة باليد من LEAPION.يستفيد التصميم من إمكانات اللحام بالليزر ، مما يمكّن المشغلين من اختراق المواد العلوية باستخدام لحامات منخفضة المستوى ، مما يقلل بشكل كبير من جهود المعالجة المسبقة وما بعد المعالجة ويقلل بشكل كبير من التكلفة الإجمالية.

تطبيق من LEAPITION 1.5 كيلو واط من نظام اللحام والتنظيف بالليزر المحمول بالهواء المبرد بالهواء في التصنيع معدن النموذجي

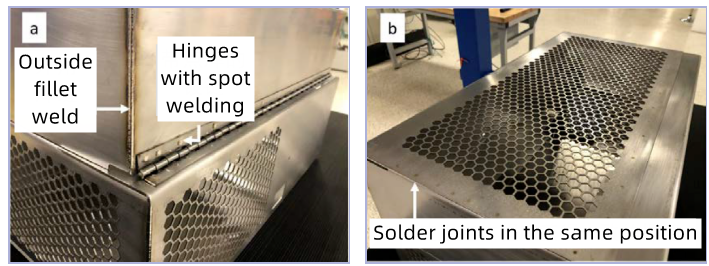

الشكل 1. ستانلس ستيل اللحام بالليزر: أ) له لحام زاوية خارجي عالي الجودة ومفصلات ملحومة بشكل نقطي ؛ب) استخدام معلمات اللحام النقطي المحددة مسبقًا لتحديد اللحام الموضعي للألواح المثقبة في الغلاف لتحقيق اتساق بنسبة 100٪.

تستخدم عمليات اللحام بالقوس الكهربائي التقليدية اذهب كغاز وقائي للفولاذ المقاوم للصدأ والألمنيوم لمنع أكسدة حوض اللحام.يستخدم اللحام بالليزر النيتروجين لتوفير نتائج لحام أفضل.نتائج اللحام باستخدام النيتروجين و ar اذهب كغاز وقائي موضحة أدناه (الشكل 2).

LEAPION 1.5 كيلو واط

تطبيق من LEAPITION 1.5 كيلو واط من نظام اللحام والتنظيف بالليزر المحمول بالهواء المبرد بالهواء في التصنيع معدن النموذجي

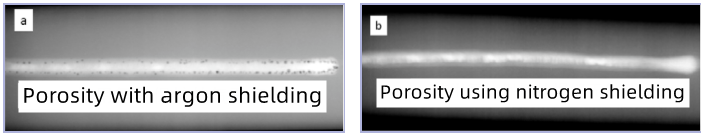

الشكل 2. استخدام غاز وقائي مختلف للحام الفولاذ المقاوم للصدأ مقاس 2.0 مم: أ) تظهر نتائج الأشعة السينية للحام باستخدام غاز اذهب أن المسام المتعددة تتولد بالقرب من المنطقة المتأثرة بالحرارة ؛ب) تظهر نتائج الأشعة السينية للحام باستخدام غاز النيتروجين أن اللحام ليس به مسام.

تظهر نتائج تقييم اللحام أدناه (الشكل 3) ، بما في ذلك الفحص البصري والمعدني ، واختبار الشد ، واختبار الانحناء وفقًا لـ AWS d17.1: 2017 (الفئة أ) - مواصفات اللحام بالانصهار في الفضاء الجوي.

تطبيق من LEAPITION 1.5 كيلو واط من نظام اللحام والتنظيف بالليزر المحمول بالهواء المبرد بالهواء في التصنيع معدن النموذجي

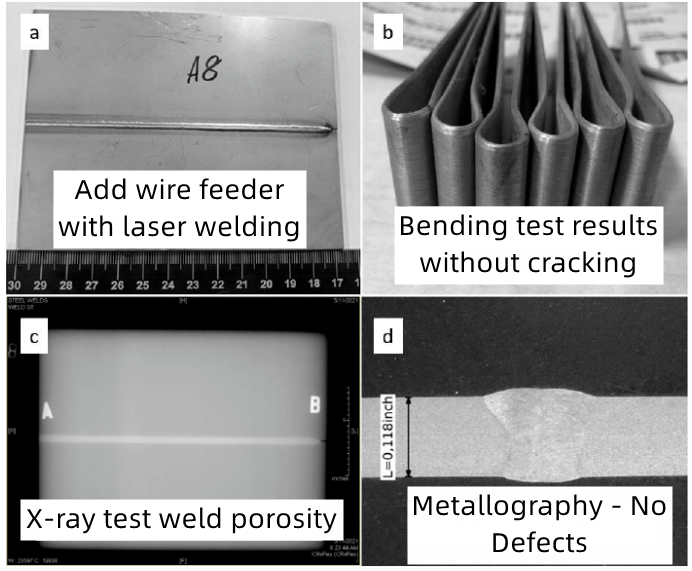

الشكل 3. 2.0 مم الفولاذ المقاوم للصدأ نتائج اللحام بجودة الطيران: أ) عينة ملحومة بحشو سلك الليزر باليد ؛ب) نتائج اختبار الانحناء: عدم وجود تكسير بزاوية الانحناء 180 درجة ؛ج) تظهر نتائج الأشعة السينية للحام: اللحام ليس له مسام.؛د) تظهر نتائج اللحام المعدني اختراقًا كاملاً دون عيوب أو شوائب.

تنظيف تطبيق

تتميز آلة اللحام والتنظيف بالليزر المحمولة باليد LW بخصائص حجم بقعة الليزر الصغيرة والتحكم في النبض عالي التردد ، والتي يمكن أن توفر وظيفة تنظيف للأسطح التي تغير لونها وتلوثها قبل وبعد اللحام.هذه الميزة مهمة لمواد اللحام مثل الألومنيوم لأن طبقات الأكسيد والملوثات يمكن أن يكون لها تأثير كبير على المسامية وجودة اللحام.في العملية التقليدية ، يستخدم المشغلون الأسيتون أو مواد كيميائية أخرى لتنظيف الوصلات قبل اللحام.يمكن لليزر استئصال جميع الملوثات وإزالة طبقات الأكسيد ، على سبيل المثال ، يوضح الشكل 4 كيف يعمل التنظيف بالليزر على تحسين جودة لحام الألومنيوم 5052 والألواح المجلفنة.

تطبيق من LEAPITION 1.5 كيلو واط من نظام اللحام والتنظيف بالليزر المحمول بالهواء المبرد بالهواء في التصنيع معدن النموذجي

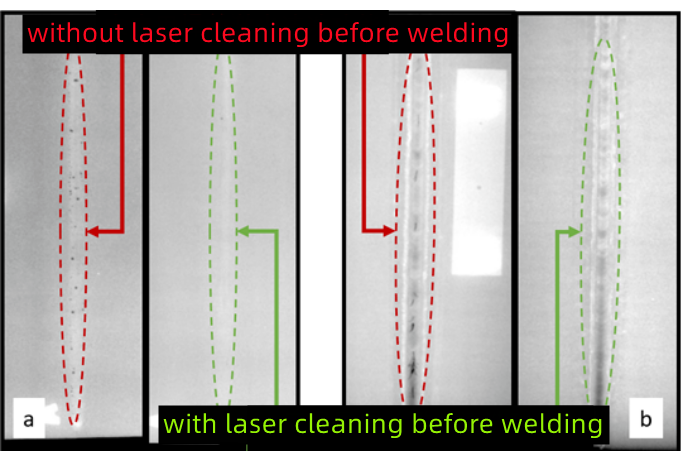

الشكل 4. تم تحسين جودة اللحام بعد التنظيف بالليزر: أ) الألومنيوم 5052: تظهر نتائج الأشعة السينية أن المسام تقل بعد التنظيف بالليزر قبل اللحام ؛ب) الصاج المجلفن: تظهر نتائج الأشعة السينية أن العيوب تقل بعد التنظيف بالليزر قبل اللحام.

لخص

إن التغيير من طرق اللحام التقليدية إلى نظام الليزر المحمول هذا يوفر الكثير من المال للمستخدمين.يعد نظام LW المحمول مناسبًا لتطبيقات المصانع وورش العمل النموذجية لصناعة الألواح المعدنية ومناسب للمشغلين ذوي الخبرة وكذلك المبتدئين.يمكن لألياف التشغيل المرنة هذه أن تنقل طاقة ضوء الأشعة تحت الحمراء المطلوبة للمعالجة على بقعة صغيرة بقطر يماثل قطر الشعرة تقريبًا ، مما يولد حرارة أقل من طرق اللحام التقليدية.تشمل المزايا الأخرى لآلة اللحام والتنظيف بالليزر LW:

سرعة اللحام أسرع عدة مرات على الأقل من اللحام TIG أو اللحام MIG ؛

بالمقارنة مع العملية التقليدية ، يتم تقليل تشوه اللحام بترتيب واحد من حيث الحجم ؛

مكتبة معلمات العملية المتكاملة ومسدس اللحام بما يتماشى مع التصميم الاسمي er اذهب يجعل النظام سهل التعلم والتشغيل.يمكن لكل من المجمعين واللحام المبتدئين إجراء اللحام النقطي بالليزر وتحقيق لحام نقطي ليزر ثابت بنسبة 100٪.يتيح التوظيف المبتدئ للمصنعين تقليل عبء أعمال اللحام الأساسية ، وبالتالي تقليل تكاليف العمالة والتكاليف الإجمالية بشكل كبير.

تتميز منتجات سلسلة LW بأنها محمولة وسهلة التشغيل واقتصادية في هاتف أنظمة لحام بالليزر محمولة آمنة وموثوقة ، وقد حصلت على شهادة الاتحاد الأوروبي CE ، مما يجعلها أداة إنتاج آمنة وموثوقة.
