حلول لمشكلة التماس الختم واللحام

في عملية إنتاج بطارية الطاقة، جودة واستقرار سوف تؤثر لحام شل البطارية على اتساق وسلامة البطارية نظام التجميع. داخل غلاف بطارية الطاقة يحتوي أساسا على العضوية يحتوي المنحل بالكهرباء وحجاب الحاجز الخاص، ويحتوي لوحة الغطاء بشكل رئيسي صمامات مقاومة للانفجار، أعمدة، قبعات السلامة، ثقوب حقن السائل، إلخ متطلبات الختم واللحام من قذيفة ولوحة الغلاف مرتفعة للغاية، وجودة اللحام تؤثر بشكل مباشر على درجة الختم للبطارية. مسكين يمكن أن يسبب اللحام مشاكل مثل تسرب البطارية وتطور الليثيوم و مظهر البطارية التي لا تلبي المعيار.

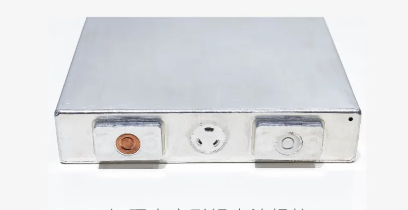

شل الصلب مربع بطارية ليثيوم بطارية ليثيوم

مشاكل اللحام المشتركة

1، الفقراء المظهر: انحراف اللحام، بثور، إمالة عينة؛

2، القوة غير الكافية والختم: عدم كفاية الاختراق، والشقوق، و المسام التي تسبب تقريبا البطارية للتسريب.

تحليل العملية لمشاكل اللحام

وفقا لتحليل فشل FTA، مشكلة اللحام غير المشروط تلخيصها أساسا كمظهر ضعيف وقوة اللحام. العوامل المؤثرة من سوء المظهر: معدات اللحام الدقة المسح الضوئي CCD، نوع الغاز التدريع ومعدل التدفق، نظافة عينة لحام، عينة دقة المطابقة الميكانيكية والطريقة. العوامل التي تؤثر على قوة اللحام والعديد: دقة مطابقة المواد الخام، تكوين الألومنيوم، ومعلمات العملية.

دور الغاز الواقي

يمكن للغاز التدريع منع أكسدة السطح المعدني، وحماية عدسة، ونفخ البلازما أثناء عملية اللحام بالليزر. انه ضروري للسيطرة على اتجاه تدفق الهواء والضغط ومعدل التدفق. الغاز التدريع يشكل تدفق مضطرب، وسيحظى التماس لحام مشاكل مثل المسام و طبقات لحام غير مستوية.

خصائص الغاز المختلفة

أنواع الغاز التدريع لحام الليزر تشمل الهيليوم، AR اذهب n و نتروجين.

الهيليوم: درجة عالية من التأين، والليزر يمكن أن تمر عبر، وجميع شعاع الطاقة تصل إلى سطح الشغل، ليس من السهل إنتاج المسام، لكنها مكلفة؛

AR اذهب N الغاز:السعر أقل من غاز الهيليوم، ولكنه عرضة ل أأين البلازما عالية الحرارة. على الرغم من أن تأثير الحماية هو أفضل، فإنه سوف درع جزء من معالجة الطاقة بالليزر، والحد من قوة الليزر، واستخدام AR اذهب ن الغاز لحام السطح بسلاسة؛

نتروجين:انخفاض السعر، الأدين المنخفض، وسوف تتفاعل مع بعض عناصر سبائك الألومنيوم أثناء اللحام لتشكيل مركبات غير مستقرة، والتي ستؤثر قوة اللحام.

تأثير تحليل شروط اللحام المختلفة

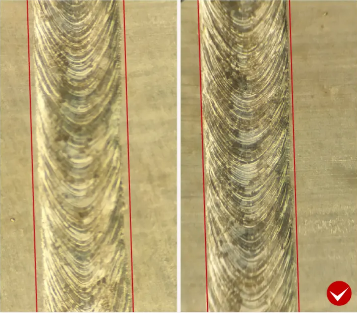

يتم استخدام النيتروجين و Ar اذهب N كغاز التدريع لحام. عندما النيتروجين هو تستخدم كغاز التدريع، عرض اللحام فقراء؛ عندما يتم استخدام اذهب n كما التدريع الغاز، اللحام على نحو سلس، تحسنت المقاييس بشكل موحد، والمظهر أفضل من منتجات لحام النيتروجين.

قوة الليزر تؤثر على اللحام. مع نفس سرعة اللحام والغاز التدريع، كلما زادت قوة الناتج الفعلية، أسرع مواد اللحام يمكن أن تذوب وغازي، فإن سيولة المسبح المنصهر يزيد، سطح نطاق الأسماك هو أكثر موحدة، وجامعة اللحام هو تملق.

لنلخص:

1، من منظور معدات الختم بالليزر في الموقع للمحطة، يحتوي تحديد المواقع المسح الضوئي على اتفاقية مكافحة التصحر ومعلمات اللحام على تأثير على مشكلة لحام جزئية في المظهر الفقراء.

2، يمكن أن تحسن أنواع الغاز وإعدادات المعلمة تحسين توحيد لحام، ضمان نظافة منطقة اللحام، والحد من إدخال الشوائب والأجسام الأجنبية، وتقليل المسام الناجمة عن الخبث لحام.

3، الملاءمة الميكانيكية. تناسب التخليص العلوي أفضل من التداخل المناسب. طريقة اللحام بقعة ثم لحام مستمر في مجال اللحام يمكن أن تحل العملية إلى حد كبير مشكلة استقرار اللحام أثناء التخليص نحيف.
