مبدأ آلة القطع بالليزر

مبدأ آلة القطع بالليزر

تحل عملية القطع بالليزر محل السكين التقليدي بشعاع الليزر غير المرئي ، بخصائص الدقة العالية ، والقطع السريع ، ولا يقتصر على نمط القطع ، والتنضيد التلقائي لحفظ المواد ، والقطع السلس ، وتكلفة المعالجة المنخفضة ، وما إلى ذلك ، سوف يتم تدريجيًا تحسين أو استبدال آلة القطع المعدنية التقليدية.إذن ما هو مبدأ آلة القطع بالليزر؟

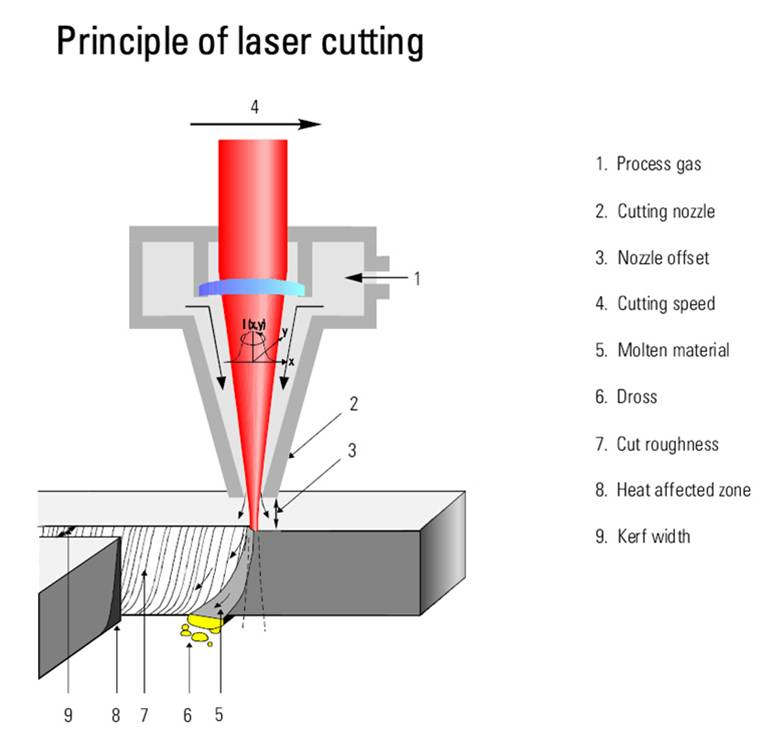

أثناء عملية القطع لآلة القطع بالليزر ، يتم تركيز شعاع الليزر في تركيز صغير من خلال عدسة رأس القطع ، مما يجعل التركيز كثافة طاقة عالية ، ويتم تثبيت رأس القطع على المحور z.في هذا الوقت ، يتجاوز المدخلات الحرارية لشعاع الليزر بكثير جزء الحرارة المنعكس أو الموصل أو المنتشر بواسطة المواد ، ويتم تسخين المواد بسرعة إلى درجة حرارة الانصهار والتبخير ، وفي الوقت نفسه ، سرعة عالية ينفخ تدفق الهواء المواد المنصهرة والمتبخرة من الجانب المحوري أو غير المحوري ، مما يشكل ثقوبًا لقطع المواد.مع الحركة النسبية بين التركيز والمواد ، تشكل الثقوب شقًا مستمرًا بعرض ضيق جدًا لإكمال قطع المواد.

يتم تحقيق القطع بالليزر باستخدام طاقة كثافة عالية الطاقة الناتجة عن التركيز بالليزر.تحت تحكم الكمبيوتر ، يتم تفريغ مصدر الليزر عن طريق النبضات ، بحيث يمكنه إخراج ليزر نبضي متكرر عالي التردد متحكم فيه وتشكيل شعاع بتردد وعرض نبضي معينين ، يتم إرسال شعاع الليزر النبضي وينعكس من خلال الليزر المسار والتركيز على سطح المواد المعالجة من خلال مجموعة عدسات التركيز لتشكيل واحدة تلو الأخرى ، بقع ذات كثافة طاقة عالية ، تقع النقطة البؤرية بالقرب من السطح المشكل في انتظار أن تتم معالجتها لإذابة أو تبخير المواد المعالجة على الفور في حرارة عالية.يمكن لكل نبضة ليزر عالية الطاقة أن تفسد ثقبًا صغيرًا ، تحت سيطرة الكمبيوتر ، يقوم رأس المعالجة بالليزر والمواد المعالجة بإجراء حركة نسبية مستمرة وفقًا لشكل الرسم المسبق بحيث يقوم بمعالجة الكائن إلى الشكل المطلوب.يستخدم مصدر ليزر الألياف الصمام الثنائي ذو الحالة الصلبة لضخ الجزيئات في الألياف المغطاة بالإيتربيوم المزدوج ، ويمر الليزر المحفز عبر الألياف الأساسية عدة مرات ، ثم يشكل مصدر الليزر الليفي ليزرًا للإخراج إلى الرأس البؤري للقطع من خلال ألياف الإرسال.بسبب كل التصادمات بين الجزيئات التي تحدث في الألياف ، لا يلزم وجود غاز ليزر ، وبالتالي تقل الطاقة التي نحتاجها بشكل كبير - حوالي ثلث طاقة مصدر ليزر ثاني أكسيد الكربون.بسبب إنتاج حرارة أقل ، يكون حجم المبرد أصغر.باختصار ، مع نفس الأداء ، يكون استهلاك الطاقة الإجمالي لمصدر ألياف الليزر أقل بنسبة 70٪ من مصدر ليزر ثاني أكسيد الكربون.

هذا هو مبدأ آلة القطع بالليزر ، تعرف على المزيد من المعلومات حول آلات القطع بالليزر.
