وضعان للثقب للثقب بالليزر

القطع بالليزر هو تشعيع شعاع ليزر على المادة المراد قطعها ، بحيث يتم تسخين المادة وصهرها وتبخيرها ، ويتم تفجير المصهور بغاز عالي الضغط لتشكيل ثقب ، ثم يتحرك الشعاع على المادة ، ويشكل الثقب شقًا بشكل مستمر.

في تقنية القطع الحراري العامة ، باستثناء حالات قليلة ، والتي يمكن أن تبدأ من حافة اللوحة ، يحتاج معظمها إلى إحداث ثقب صغير في اللوحة ، ثم البدء في القطع من الفتحة الصغيرة.

مبدأ ثقب الليزر

المبدأ الأساسي للتثقيب بالليزر هو: عندما يتم تشعيع شعاع ليزر طاقة معين على سطح الصفيحة المعدنية ، بالإضافة إلى انعكاس جزء منه ، فإن الطاقة التي يمتصها المعدن تذوب المعدن لتشكيل تجمع معدني منصهر.يزداد معدل امتصاص المعدن المنصهر بالنسبة لسطح المعدن ، أي أنه يمكن امتصاص المزيد من الطاقة لتسريع ذوبان المعدن.في هذا الوقت ، يمكن للتحكم المناسب في الطاقة وضغط الهواء إزالة المعدن المنصهر في البركة المنصهرة ، وتعميق البركة المنصهرة باستمرار حتى يتم اختراق المعدن.

في التطبيقات العملية ، عادةً ما يتم تقسيم التثقيب إلى طريقتين: ثقب النبضة وثقب الانفجار.

ثقب النبض

مبدأ التثقيب النبضي هو استخدام ليزر نابض بقدرة ذروة عالية ودورة تشغيل منخفضة لإشعاع اللوحة المراد قطعها ، بحيث تذوب أو تتبخر كمية صغيرة من المواد ، ويتم تفريغها من خلال الفتحة تحت تأثير العمل المشترك لـ الضرب المستمر والغازات المساعدة ، وبشكل مستمر.اعمل تدريجياً حتى يتم اختراق الورقة.

وقت تشعيع الليزر متقطع ، ومتوسط ​​الطاقة المستخدمة منخفض نسبيًا ، وبالتالي فإن الحرارة التي تمتصها المادة المراد معالجتها بأكملها صغيرة نسبيًا.يوجد قدر أقل من الحرارة المتبقية حول الثقب وبقايا أقل في موقع الثقب.الثقوب المثقوبة بهذه الطريقة منتظمة نسبيًا وصغيرة الحجم ، وليس لها تأثير أساسي على القطع الأولي.

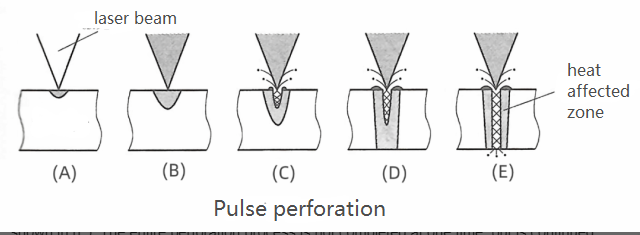

تظهر العملية في الشكل أدناه: بعد تشعيع شعاع الليزر على قطعة العمل ، سيتم تسخين سطح المادة أولاً ، كما هو موضح في (أ) ؛مع تعمق التسخين تدريجيًا ، سيلعب دورًا في التثقيب ، أي (ب) ~ (ج) ~ (د) حتى الاختراق الأخير الموضح في (هـ).لم تكتمل عملية التثقيب بأكملها في وقت واحد ولكنها تستمر خطوة بخطوة وتتعمق تدريجيًا حتى تخترق.لذلك ، تستغرق هذه الطريقة وقتًا طويلاً نسبيًا للتثقيب ؛ومع ذلك ، فإن الثقوب الناتجة أصغر وأقل تأثيرًا على الحرارة المحيطة

نسف ثقب

مبدأ ثقب الثقب: تشعيع الجسم المعالج بشعاع ليزر ذو موجة مستمرة من طاقة معينة ، بحيث يمتص كمية كبيرة من الطاقة ويذوب لتشكيل حفرة ، ثم يتم إزالة المادة المنصهرة بواسطة الغاز المساعد لتشكيل ثقب لتحقيق اختراق سريع.غاية.

نظرًا للإشعاع المستمر لليزر ، فإن قطر ثقب ثقب التفجير كبير ، والرشاش شديد ، وهو غير مناسب للقطع بمتطلبات عالية الدقة.

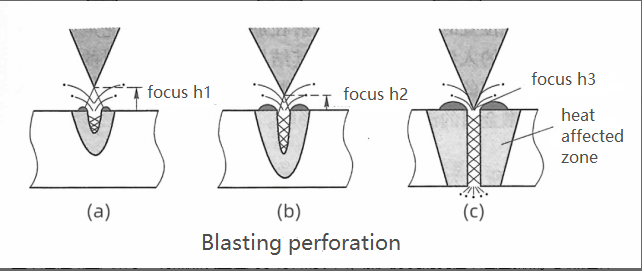

تظهر العملية برمتها في الصورة أعلاه: اضبط التركيز فوق سطح المادة ، وقم بزيادة فتحة التثقيب للتسخين بسرعة.على الرغم من أن طريقة الثقب هذه تنتج كمية كبيرة من المعدن المنصهر والرشاشات على سطح المادة المعالجة ، إلا أنها يمكن أن تقلل بشكل كبير من وقت الثقب.

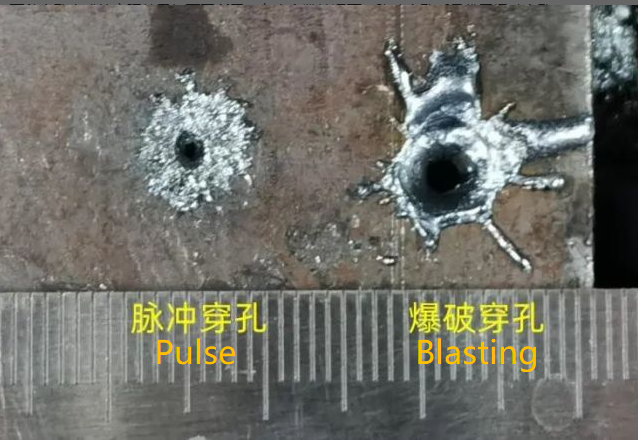

يظهر التأثير الفعلي لطريقتين التثقيب في الشكل أدناه.في معظم الحالات ، تكون جودة ثقب النبض أفضل من ثقب الانفجار.
