حول تكوين غرفة مكيفة الهواء لمصدر الليزر ، لجعل مصدر الليزر يعمل بشكل أفضل وأكثر استقرارًا وإطالة عمره لمصدر الليزر.


حجم الغرفة المكيفة: العرض * الطول * الارتفاع = 2000 مم * 2500 مم * 2000 مم ، مساحة الغرفة المكيفة بالكامل حوالي 10 م³ ،

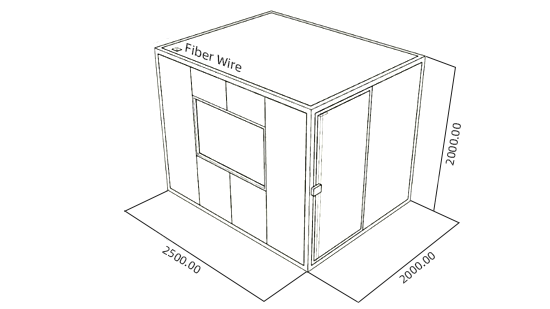

يظهر رسم أبعاد الغرفة المكيفة في الشكل 1 أدناه.


方案 一 4


شكل 1

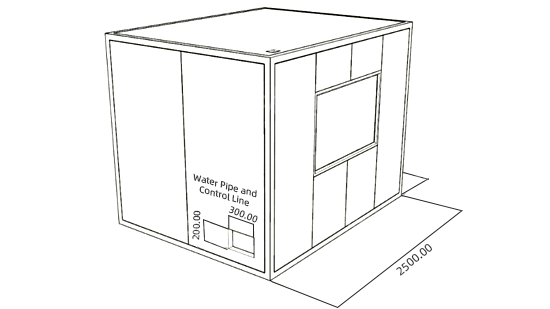

يظهر مدخل أنبوب الماء وخط التحكم في الشكل 2 ؛


方案 一 3

الشكل 2


يظهر منفذ كابل الألياف البصرية في الشكل 3 ؛

方案 一 1

الشكل 3


رسم تخطيطي لتركيب مكيف الهواء ، كما هو موضح في الشكل 4 ؛

方案 一 5

الشكل 4


بعد اكتمال التثبيت ، يظهر رسم التأثير الكلي في الشكل 5 ، ويجب أن تكون الغرفة المكيفة محكمة الإغلاق.

透视 图

الشكل 5


فيما يتعلق بالتكييف ، يوصى بـ: 1.5 حصان (أو 2 حصان) مكيف هواء ، درجة حرارة مزدوجة ، مع وظيفة إزالة الرطوبة.يوصى باختيار مكيف هواء من ماركات معروفة ومشهورة.


الخيار الثاني:


حجم الغرفة المكيفة: الطول * العرض * الارتفاع = 1500 مم * 1500 مم * 2000 مم.تبلغ مساحة الغرفة المكيفة بالكامل حوالي 4.5 متر مكعب ،

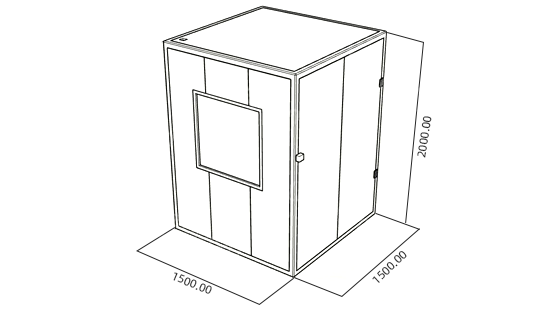

يظهر الرسم البعد للغرفة المكيفة في الشكل 6 أدناه.

方案 二 1

الشكل 6

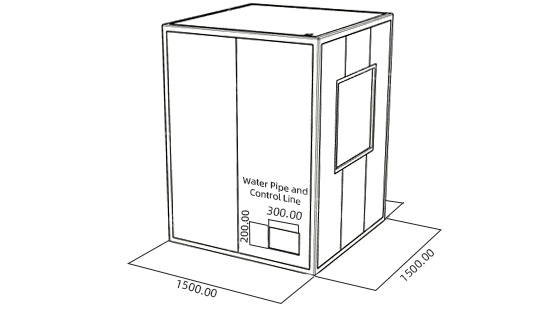

يظهر مدخل أنبوب الماء وخط التحكم في الشكل 7 ؛

方案 二 3

الشكل 7

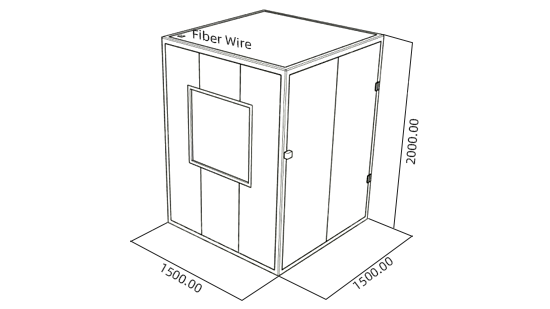

يظهر منفذ كابل الألياف البصرية في الشكل 8 ؛

方案 二 4

الشكل 8

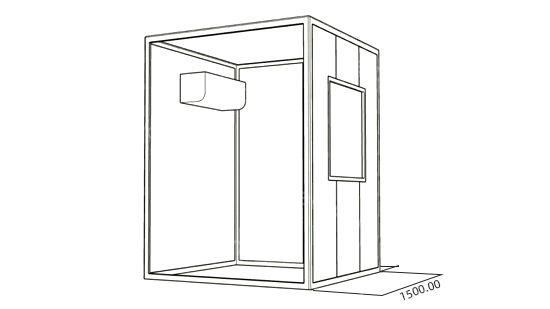

رسم تخطيطي لتركيب مكيف الهواء ، كما هو موضح في الشكل 9 ؛

方案 二 5

الشكل 9


فيما يتعلق بتكييف الهواء في مخطط الغرفة الصغيرة المكيفة ، يوصى بـ: مكيف هواء بقوة 1 حصان ، مكيف هواء مزدوج درجة الحرارة ، مع وظيفة إزالة الرطوبة.يوصى باختيار مكيف هواء من ماركات معروفة ومشهورة.
