تصنيف ومعايير الحكم على التماس اللحام

تصفح الكمية:30     الكاتب:محرر الموقع     نشر الوقت: 07-07-2024      المنشأ:محرر الموقع

رسالتك

هناك أنواع عديدة من طبقات اللحام.تعد جودة وصلة اللحام أمرًا بالغ الأهمية للسلامة الهيكلية والأداء الوظيفي.في هذه المقالة، سنناقش المشكلات المذكورة أعلاه بالتفصيل ونوصي باختيار مثالي لك: تقنية اللحام بليزر الألياف الضوئية.


1. تصنيف التماس اللحام


1.1 بناءً على التكوين المشترك

طبقات اللحام التناكبي: حيث يتم محاذاة جزأين من الحافة إلى الحافة ويتم لحامهما على طول سطح التلامس.شائع في ربط أطراف الصفائح أو الأنابيب.

طبقات اللحام الزاوية: تحدث عند الزاوية حيث يلتقي الجزءان، وغالبًا ما يتم رؤيتها في إنشاءات الإطار.

طبقات لحام اللفة: تتضمن جزأين متداخلين يتم لحامهما عند التداخل.عادةً ما يتم استخدام لحام التماس هذا لربط مواد الألواح.

Tee Weld Seams: وصلة متعامدة حيث يتصل جزء بسطح جزء آخر، ليشكل شكل حرف 'T'.

طبقات لحام الحافة: يتم تصنيعها على طول حافة جزأين مسطحين مقابل بعضهما البعض.

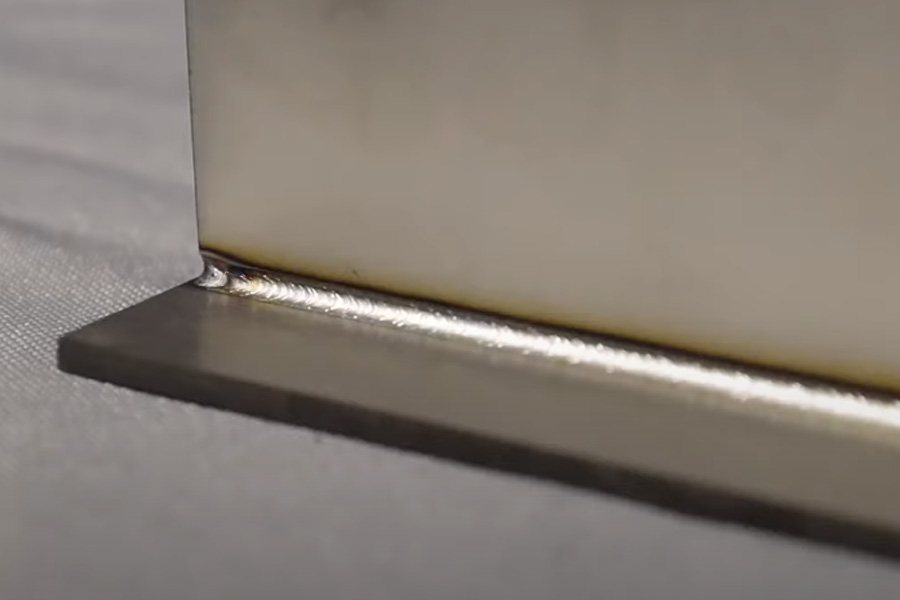

التماس اللحام


1.2 على أساس شكل التماس اللحام

التماس المستقيم: لحام خطي مباشر شائع في المفاصل الأبسط.

التماس الدائري: يحيط بمكون مثل أنبوب أو خزان أسطواني، وهو أمر ضروري لإنشاء الأختام.

التماس المتعرج: يتميز بنمط متعرج أو متموج لزيادة مساحة اللحام وتعزيز قوة المفصل.


1.3 بناءً على الغرض من التماس

التماس اللحام الهيكلي: تم تصميمه لتحمل الأحمال ويجب أن يفي بمعايير القوة والمتانة العالية.

وصلة لحام الختم: تستخدم بشكل أساسي لمنع تسرب السوائل أو الغازات، وهي ضرورية في الخزانات وأنظمة الأنابيب.


1.4 على أساس تقنية اللحام

التماس اللحام الكامل الاختراق: يخترق اللحام سمك قطعة العمل بالكامل.إنه يضمن أن قوة منطقة اللحام تتوافق مع قوة المادة الأساسية.

التماس اللحام الجزئي: هذه اللحامات لا تخترق قطعة العمل بشكل كامل.يتم استخدامها عادةً في التطبيقات الأقل أهمية حيث لا يكون الحمل كبيرًا جدًا.

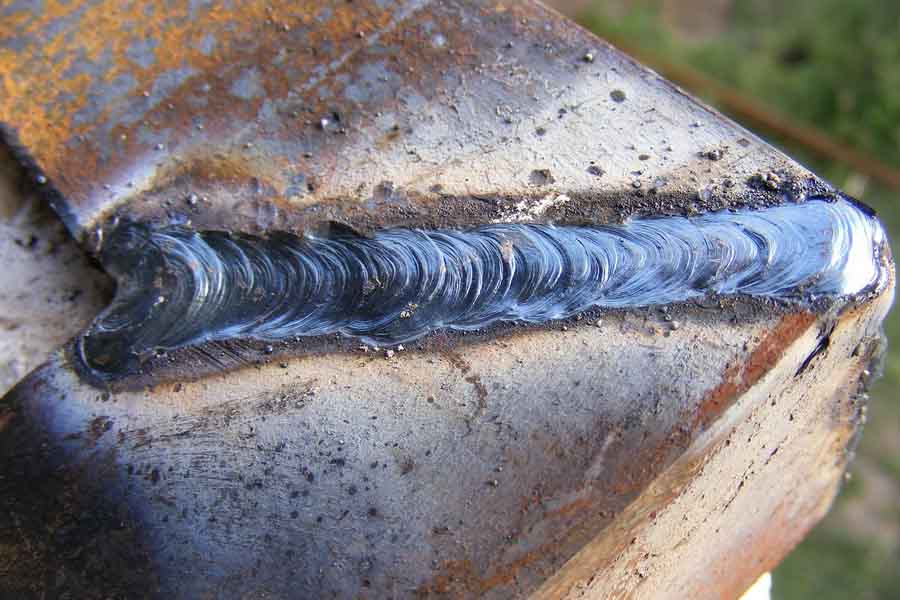

التماس اللحام


2. تقييم جودة اللحام


تحديد جودة اللحام أمر بالغ الأهمية.إنه يؤثر على سلامة وموثوقية ومتانة الهياكل الملحومة.فيما يلي بعض الطرق التي يختبر بها المحترفون جودة اللحام.


2.1 التفتيش البصري

لا يوجد شقوق: يجب ألا يحتوي اللحام عالي الجودة على شقوق مرئية.الشقوق تقول الفشل المادي.وعادة ما تكون ناجمة عن التبريد السريع أو تركيز الإجهاد أثناء اللحام.

الخرز الموحد: يجب أن تكون حبة اللحام متسقة ومستمرة.لا ينبغي أن يكون هناك تناثر مفرط أو حواف غير منتظمة.يشير هذا التوحيد إلى أن اللحام تم باستخدام التقنية المناسبة والمعلمات الخاضعة للرقابة.

لا توجد مسام أو شوائب: يجب أن تكون اللحامات عالية الجودة خالية من المسام (الثقوب الصغيرة) والشوائب (المواد الأجنبية).هذه العيوب يمكن أن تضعف السلامة الهيكلية للحام.

الانصهار والاختراق المناسب: يجب أن يُظهر اللحام عمق وعرض اندماج مناسبين، مما يضمن ذوبان مادة اللحام الكافية لتشكيل رابطة قوية.


2.2 الاختبارات غير المدمرة (NDT)

اختبار الأشعة السينية: تكتشف هذه الطريقة العيوب الداخلية التي لا يمكن رؤيتها بالعين المجردة.مثل المسامية أو الشقوق أو الانصهار غير الكامل.

اختبار الموجات فوق الصوتية: يقيم الاستمرارية والتوحيد داخل اللحام.يمكنه تحديد العيوب التي قد تؤثر على سلامة اللحام.

اختبار الجسيمات المغناطيسية: يستخدم للكشف عن العيوب السطحية والقريبة من السطح في المواد المغناطيسية.

اختبار اختراق الصبغة: مناسب لتحديد الشقوق السطحية.تستخدم الطريقة صبغة خاصة لدخول الشق وجعل الشق مرئيًا على السطح.


2.3 اختبار الأداء الميكانيكي

اختبار الشد: يقيس قوة الشد للحام لتحديد مقدار الحمل الذي يمكن أن يتحمله قبل الفشل.

اختبار الانحناء: يقيم ليونة ومرونة اللحام، ويتحقق من سلوكه تحت قوى الانحناء.

اختبار الصلابة: اختبار صلابة منطقة اللحام، والتي يجب أن تكون مثل المادة الأساسية لتجنب الهشاشة.


2.4 الالتزام بالمعايير والمواصفات

الامتثال للمعايير الدولية: تأكد من أن عملية اللحام ونتائجه تتبع معايير مثل AWS (جمعية اللحام الأمريكية)، أو ASTM (الجمعية الأمريكية للاختبارات والمواد)، أو ISO (المنظمة الدولية للمعايير).تحدد هذه المعايير المتطلبات التفصيلية للمواد والعمليات وعمليات التفتيش ومعايير القبول.


التماس اللحام


3. مزايا لحام الألياف الضوئية بالليزر لتحقيق طبقات لحام عالية الجودة


لحام الألياف الضوئية بالليزر تتمتع الآلات بمزايا كبيرة في تحقيق لحام التماس عالي الجودة.وفيما يلي المزايا الرئيسية التي تجعلها مثالية لبيئات التصنيع الصعبة:


3.1 الدقة والتحكم العاليان

التحكم الدقيق في التركيز: يمكن أن تنتج ليزرات الألياف الضوئية شعاعًا شديد التركيز.وهذا يسمح بالتحكم الدقيق في موقع وحجم اللحام.وهذا مفيد بشكل خاص للأجزاء المعقدة أو الصغيرة.

الاتساق والتكرار: يتمتع اللحام بليزر الألياف بالاتساق والتكرار الممتازين.وهذا أمر بالغ الأهمية للإنتاج على نطاق واسع.بمجرد ضبط معلمات اللحام، يمكن للآلة إنتاج وصلات ملحومة عالية الجودة بشكل متكرر دون تعديلات متكررة.


3.2 زيادة الكفاءة والسرعة

قدرة اللحام السريعة: تتيح كثافة الطاقة العالية التي توفرها ألياف الليزر سرعات لحام أسرع.تعمل هذه الميزة على تحسين كفاءة الإنتاج بشكل كبير.

تقليل احتياجات ما بعد المعالجة: دقة عملية اللحام وجودة وصلة اللحام عالية نسبيًا.وهذا يقلل من الحاجة إلى التشطيب بعد اللحام، مما يؤدي إلى تحسين الإنتاج بشكل أكبر.


3.3 إنتاج طاقة مستقر

ثبات عالي: توفر ليزرات الألياف مخرجات ليزر مستقرة.وهذا يضمن توزيعًا موحدًا للطاقة أثناء اللحام، وهو أمر بالغ الأهمية لتحقيق لحام متسق وخالي من العيوب.

معلمات الليزر القابلة للتعديل: تسمح آلات اللحام بليزر الألياف الضوئية بتغيير قوة الليزر وتردد النبض والمدة وفقًا للمواد والسماكات المختلفة، مما يؤدي إلى تحسين نتائج اللحام.


3.4 القدرة على التكيف المادي

تعدد الاستخدامات في التعامل مع المواد: ليزر الألياف قادر على لحام مجموعة واسعة من المواد.ويشمل ذلك المعادن التي يصعب لحامها مثل الألومنيوم والنحاس.هذه القدرة على التكيف تجعلها ذات قيمة عالية في مجموعة متنوعة من مجالات التصنيع.


3.5 تقليل المنطقة المتأثرة بالحرارة

مدخلات حرارة منخفضة: تسمح دقة ليزر الألياف بمنطقة أصغر متأثرة بالحرارة (HAZ).وهذا يقلل من التشوه الحراري والإجهاد في المادة.يسمح الحفاظ على خصائص المواد بالحفاظ على سلامة المكون ووظيفته.


3.6 الصداقة البيئية

تقليل استهلاك الطاقة والنفايات: يعتبر اللحام بليزر الألياف الضوئية أكثر كفاءة في استخدام الطاقة من طرق اللحام التقليدية.ونظرًا لدقتها العالية، يتم توليد نفايات أقل، مما يساعد على تحقيق التصنيع المستدام.


4. الخلاصة


تؤثر جودة اللحامات بشكل كبير على الأجزاء الملحومة.ومن المتوقع أن يلعب لحام الألياف الضوئية بالليزر دورًا رئيسيًا في مواجهة هذه التحديات.غالبًا ما يكون الاختيار اذهب هو بداية النجاح.إذا كنت تريد معرفة المزيد، من فضلك انقر هنا إلى اتصل بنا.
