اللحام بالليزر هو تقنية تستخدم على نطاق واسع في مختلف الصناعات مثل التصنيع والسيارات والفضاء. إنه يوفر الدقة والكفاءة التي لا يمكن أن تتطابق مع العديد من طرق اللحام التقليدية. ومع ذلك، فإن تحقيق أفضل جودة لحام يعتمد إلى حد كبير على إعداد اللحام بالليزر وضبط معلمات اللحام بالليزر الصحيحة. تتحكم هذه المعلمات في كل شيء بدءًا من قوة الليزر وحتى السرعة التي تحدث بها عملية اللحام. في هذه المقالة، سوف نستكشف معلمات اللحام بالليزر الرئيسية. لن نشرح فقط ما تعنيه، ولكننا سنناقش أيضًا كيفية ضبطها لمهام اللحام المختلفة.

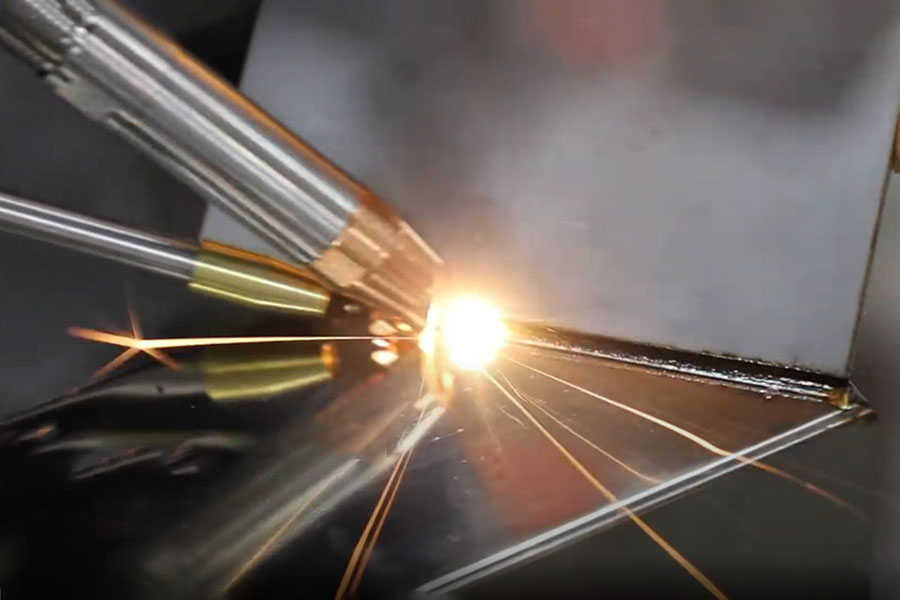

تعريف اللحام بالليزر: اللحام بالليزر هو عملية تستخدم شعاع ليزر عالي الطاقة لإذابة ودمج المواد المعدنية لتشكيل وصلات ملحومة دقيقة وقوية. يتم تركيز شعاع الليزر بشكل كبير وينتج حرارة شديدة في منطقة محددة للغاية. تعمل هذه الحرارة الشديدة على إذابة المادة الموجودة في المفصل، وعندما يتحرك الليزر على طول خط المفصل، يتصلب المعدن المنصهر. بعد التصلب، فإنه يشكل لحام مستمر وقوي. اللحام بالليزر مناسب لربط الأجزاء المعقدة والحساسة بدقة عالية.
تطبيق اللحام بالليزر: يُستخدم اللحام بالليزر في مجموعة واسعة من الصناعات. إنه مثالي لحام مجموعة متنوعة من المعادن، بما في ذلك الفولاذ المقاوم للصدأ والألمنيوم والتيتانيوم وحتى المعادن المختلفة. تعتبر هذه العملية مفيدة بشكل خاص للتطبيقات التي تحتاج إلى قوة عالية والحد الأدنى من التشوه الحراري. تشمل التطبيقات الشائعة ما يلي:
صناعة السيارات: تستخدم في لحام هياكل السيارات ومكونات المحرك والأجزاء الهيكلية الأخرى التي تحتاج إلى اتصال قوي ودقيق.
صناعة الطيران: تستخدم في صناعة هياكل الطائرات ومكونات المحركات. طريقة اللحام هذه يمكن أن تقلل الوزن وتزيد القوة.
تصنيع الإلكترونيات: يستخدم في لحام المكونات الدقيقة في الأجهزة الإلكترونية. الدقة والحد الأدنى من مدخلات الحرارة أمر بالغ الأهمية.
ضرورة التحكم الدقيق: في اللحام بالليزر، تعتمد نتائج اللحام بشكل كبير على التحكم الدقيق في المعلمات المختلفة. على سبيل المثال، قوة الليزر، وسرعة اللحام، وموضع التركيز. تلعب كل معلمة دورًا محددًا في تحديد جودة اللحام وعمق الاختراق والمظهر. على سبيل المثال، إذا كانت قوة الليزر عالية جدًا، فقد يتسبب ذلك في ذوبان مفرط أو احتراق. في حين أن الطاقة المنخفضة جدًا قد تؤدي إلى اندماج غير كامل. وبالمثل، يجب تعديل سرعة اللحام بعناية لموازنة مدخلات الحرارة لضمان لحام قوي دون تشوه أو عيوب.

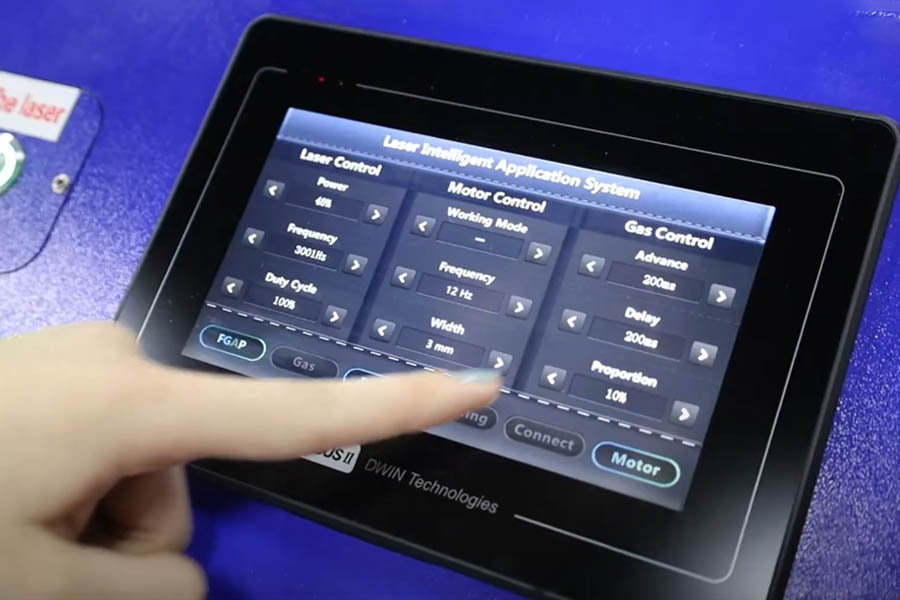

شاشة تحكم لماكينات اللحام بالليزر الحديثة: تم تجهيز ماكينات اللحام بالليزر الحديثة بشاشات تحكم سهلة الاستخدام. تعرض هذه الشاشات البيانات في الوقت الفعلي وتوفر خيارات لضبط عملية اللحام. يمكن للمشغلين ضبط المعلمات مثل طاقة الليزر، وتردد النبض، ودورة العمل، وما إلى ذلك مباشرة من شاشة التحكم. تسمح هذه الميزة بإجراء تعديلات في الوقت الفعلي بناءً على مواد محددة وظروف لحام لضمان أفضل النتائج.

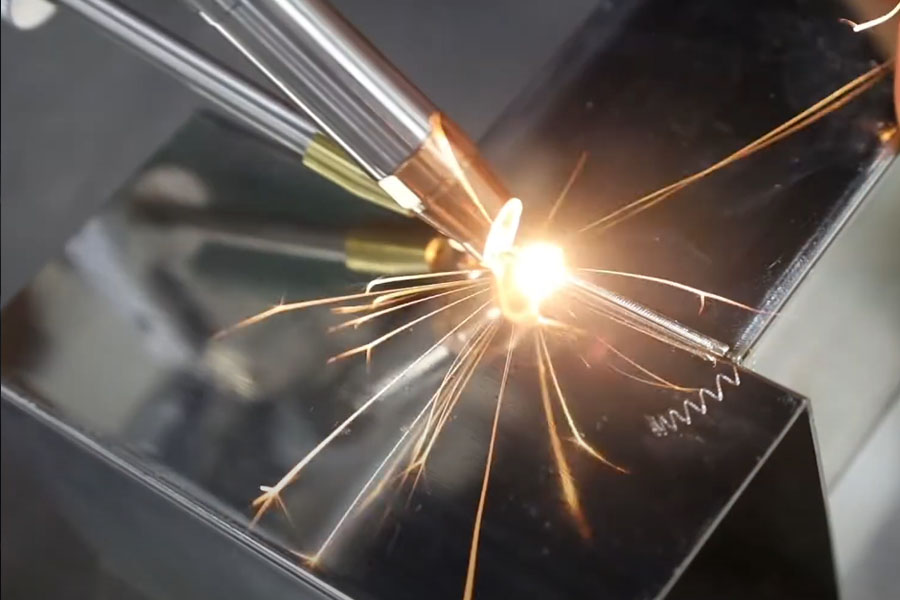

في هذا القسم، سوف نستكشف معلمات اللحام بالليزر الأساسية التي تعتبر ضرورية لتحقيق لحام عالي الجودة. ويمكن تعديل هذه المعلمات من خلال شاشة التحكم الموجودة في ماكينات اللحام بالليزر الحديثة. ومن خلال فهم ما تفعله كل معلمة وكيفية ضبطها بشكل صحيح، يمكنك تحسين عملية اللحام الخاصة بك لمواد وتطبيقات مختلفة.
تعد طاقة الليزر واحدة من أهم المعلمات في اللحام بالليزر. ويشير إلى كمية الطاقة التي يوصلها الليزر إلى المادة، والتي يتم قياسها عادةً بالواط (W).
كيف تؤثر على اللحام: تحدد قوة الليزر عمق الاختراق وحجم حوض اللحام. تزيد مستويات الطاقة الأعلى من كمية الطاقة التي يتم توصيلها إلى المادة، مما يسمح بلحامات أعمق. يعد هذا أمرًا بالغ الأهمية عند لحام المواد السميكة التي تحتاج إلى وصلات قوية وعميقة. على العكس من ذلك، تعد إعدادات الطاقة المنخفضة مثالية للمواد الرقيقة، حيث يمكن أن تتسبب الطاقة المفرطة في حدوث احتراق أو تزييف.
كيفية الضبط: على شاشة التحكم، يمكنك ضبط قوة الليزر بناءً على سمك المادة ونوعها. على سبيل المثال، قد يحتاج الألومنيوم، الذي يتمتع بموصلية حرارية عالية، إلى إعدادات طاقة أعلى مقارنة بالفولاذ. ابدأ بإعداد طاقة معتدل وقم بزيادته أو تقليله تدريجيًا أثناء مراقبة جودة اللحام. تأكد من أن الطاقة كافية لإنشاء لحام قوي دون التسبب في تلف المادة.
سرعة اللحام هي المعدل الذي يتحرك به الليزر عبر المادة أثناء عملية اللحام. يتم قياسه عادة بالملليمتر في الثانية (مم / ثانية).
كيف تؤثر على اللحام: تؤثر سرعة اللحام بشكل مباشر على إدخال الحرارة إلى المادة. تؤدي سرعة اللحام الأسرع إلى تقليل كمية الحرارة التي تمتصها المادة، مما يؤدي إلى لحام أضيق وأقل عمقًا. يعد هذا مفيدًا عند لحام المواد الرقيقة أو عندما يلزم تقليل التشوه الحراري إلى الحد الأدنى. تسمح السرعة الأبطأ لمزيد من الحرارة باختراق المادة، مما يؤدي إلى لحامات أعمق. ولكن، إذا كانت السرعة بطيئة جدًا، فقد يتسبب ذلك في تراكم الحرارة بشكل مفرط، مما يؤدي إلى تشوه أو عيوب أخرى.
كيفية الضبط: اضبط سرعة اللحام باستخدام شاشة التحكم. تعتمد السرعة المثالية على المادة والسمك. على سبيل المثال، عند لحام صفائح رقيقة من الفولاذ المقاوم للصدأ، قد تمنع السرعة الأعلى إدخال الحرارة الزائدة وتحافظ على لحام نظيف. بالنسبة للمواد السميكة، عادة ما تكون السرعة الأبطأ ضرورية لضمان الاختراق الكامل. من المهم تحقيق التوازن بين إعدادات السرعة والطاقة لتحقيق جودة اللحام المطلوبة.
يشير موضع التركيز إلى المسافة بين النقطة المحورية لليزر وسطح المادة. يعد التركيز المناسب أمرًا ضروريًا لضمان تطبيق طاقة الليزر بشكل فعال على المادة.
كيف يؤثر على اللحام: يؤثر موضع التركيز على كثافة الطاقة في مكان اللحام. إذا كان التركيز مرتفعًا جدًا أو منخفضًا جدًا بالنسبة لسطح المادة، فقد يؤدي ذلك إلى لحامات ضعيفة أو تناثر مفرط. ويضمن موضع التركيز المضبوط بشكل صحيح تركيز طاقة الليزر على العمق الصحيح داخل المادة، مما يؤدي إلى لحام قوي ودقيق.
كيفية الضبط: على شاشة التحكم، يمكنك ضبط موضع التركيز عن طريق تغيير ارتفاع المحور Z أو ضبط إعدادات التركيز البصري. بالنسبة للحام السطح، يجب أن يكون التركيز بشكل عام على سطح المادة أو أعلى منه قليلاً. بالنسبة إلى اللحامات العميقة، قد يلزم ضبط التركيز أسفل السطح قليلاً لضمان اختراق طاقة الليزر بشكل فعال. استخدم أدوات تغيير التركيز بالجهاز لضبط موضع التركيز حتى تحقق جودة اللحام المطلوبة.
يشير تردد النبض إلى عدد نبضات الليزر المنبعثة في الثانية في نظام اللحام بالليزر النبضي، والتي يتم قياسها عادةً بالهرتز (هرتز).
كيف يؤثر على اللحام: يتحكم تردد النبض في عدد مرات تسخين المادة وتبريدها أثناء عملية اللحام. يؤدي ارتفاع تردد النبض إلى تسخين أكثر تواترا، مما قد يؤدي إلى لحام أكثر سلاسة مع تحكم أفضل في مدخلات الحرارة. تسمح ترددات النبض المنخفضة لكل نبضة بتوفير المزيد من الطاقة، مما يجعلها مناسبة لحام مواد أكثر سمكًا أو تحقيق اختراق أعمق.
كيفية الضبط: اضبط تردد النبض على شاشة التحكم ليتوافق مع المادة وخصائص اللحام المطلوبة. بالنسبة للمهام الدقيقة أو المواد الرقيقة، قد تكون الترددات الأعلى (على سبيل المثال، 1000 هرتز أو أكثر) مناسبة. بالنسبة للمواد السميكة، تسمح الترددات المنخفضة (على سبيل المثال، 50-200 هرتز) باختراق أكبر مع كل نبضة. قم بتجربة ترددات مختلفة أثناء مراقبة اللحام للعثور على الإعداد الأمثل.
دورة التشغيل هي نسبة الوقت النشط لليزر إلى إجمالي وقت الدورة، ويتم التعبير عنها كنسبة مئوية. فهو يحدد مدة بقاء الليزر خلال كل دورة نبض.
كيف تؤثر على اللحام: تؤثر دورة العمل على متوسط الطاقة المسلمة للمادة. تعني دورة التشغيل الأعلى أن الليزر يعمل لفترة أطول، مما يزيد من مدخلات الحرارة وعمق الاختراق. يعد هذا مفيدًا في لحام المواد السميكة التي تتطلب لحامًا قويًا وعميقًا. تعمل دورة التشغيل المنخفضة على تقليل متوسط الطاقة، مما يجعلها مناسبة للمواد الحساسة التي تحتاج إلى الحد الأدنى من مدخلات الحرارة.
كيفية الضبط: يمكن تعديل دورة العمل على شاشة التحكم عن طريق ضبط مدة النبض بالنسبة لوقت الدورة الإجمالي. على سبيل المثال، تعني دورة التشغيل بنسبة 50% أن الليزر يعمل لمدة نصف دورة النبض. اضبط دورة العمل بناءً على المادة وخصائص اللحام المطلوبة، مع التأكد من أنها توفر التوازن الصحيح بين الطاقة والتبريد للتطبيق.
يشير وضع الشعاع إلى توزيع طاقة الليزر عبر مقطعه العرضي. يمكن أن يكون الوضع إما وضعًا واحدًا أو وضعًا متعددًا، حيث يخدم كل منها تطبيقات لحام مختلفة.
كيف يؤثر على اللحام: يحدد وضع الشعاع حجم وشكل بقعة الليزر على المادة. ينتج الشعاع أحادي الوضع نقطة صغيرة ومركزة، وهي مثالية لمهام اللحام عالية الدقة، مثل اللحام الدقيق أو عند العمل باستخدام مواد رقيقة. يوفر هذا الوضع كثافة طاقة عالية، مما يؤدي إلى لحام دقيق ونظيف. ، يحتوي الشعاع متعدد الأوضاع على حجم موضعي أكبر، مما ينشر طاقة الليزر على مساحة أوسع. وهذا مفيد في لحام المواد السميكة، حيث يلزم توزيع المزيد من الحرارة لضمان الاختراق المناسب.
كيفية الضبط: يمكن اختيار وضع الشعاع على شاشة التحكم الخاصة بآلة اللحام بالليزر. بالنسبة للمهام التي تحتاج إلى دقة عالية، اختر إعداد الوضع الفردي. بالنسبة للتطبيقات التي تتضمن مواد أكثر سمكًا أو حيث يكون تطبيق الحرارة على نطاق أوسع ضروريًا، قم بالتبديل إلى الإعداد متعدد الأوضاع. يساعد ضبط وضع الشعاع وفقًا لمتطلبات المواد والمهمة على تحسين عملية اللحام وضمان جودة اللحام المتسقة.
يشير وقت اللحام إلى إجمالي مدة نشاط الليزر على المادة أثناء عملية اللحام. تتحكم هذه المعلمة في كمية الحرارة المدخلة والطاقة الإجمالية التي يتم توصيلها إلى اللحام.
كيف يؤثر على اللحام: يؤثر وقت اللحام بشكل مباشر على إدخال الحرارة إلى المادة. تؤدي أوقات اللحام الأطول إلى تطبيق المزيد من الحرارة، مما يمكن أن يحسن الاختراق وقوة اللحام، خاصة في المواد السميكة. ومع ذلك، إذا كان وقت اللحام طويلًا جدًا، فقد يؤدي ذلك إلى تراكم الحرارة بشكل مفرط، مما يتسبب في التواء أو أضرار حرارية أخرى. تعتبر أوقات اللحام الأقصر مثالية للمواد الرقيقة أو عندما يكون تقليل مدخلات الحرارة أمرًا بالغ الأهمية لتجنب تشويه المادة.
كيفية الضبط: يتم ضبط زمن اللحام من خلال شاشة التحكم عن طريق تحديد مدة نشاط الليزر أثناء عملية اللحام. لتحقيق أفضل النتائج، قم بمطابقة وقت اللحام مع سمك المادة وعمق اللحام المطلوب. على سبيل المثال، عند العمل باستخدام صفائح معدنية رفيعة، يساعد وقت اللحام الأقصر على منع ارتفاع درجة الحرارة والحفاظ على سلامة المادة. بالنسبة للمكونات الأكثر سمكًا، يضمن تمديد وقت اللحام اختراقًا كاملاً وربطًا قويًا.
يشير الفاصل الزمني لللحام إلى الوقت بين نبضات الليزر المتعاقبة في نظام اللحام بالليزر النبضي. تعتبر هذه المعلمة حاسمة في التحكم في وقت التبريد بين النبضات، مما يؤثر على جودة اللحام.
تأثير فترة اللحام على اللحام: تؤثر فترة اللحام على معدل تبريد المادة بين النبضات. كلما زاد الفاصل الزمني، زاد الوقت الذي يجب أن تبرد فيه المادة. وهذا يساعد على منع التشوه الحراري ويقلل من الضغوط الداخلية في اللحام. وهذا مهم بشكل خاص عند لحام المواد الحساسة للحرارة أو عندما يكون تقليل التشوه أمرًا بالغ الأهمية. كلما كانت الفترة أقصر، كلما زادت كمية الحرارة التراكمية. يمكن أن يؤدي ذلك إلى تعزيز الاختراق وقوة الروابط، ولكنه قد يزيد أيضًا من خطر ارتفاع درجة الحرارة أو إنشاء منطقة متأثرة بالحرارة.
كيفية الضبط: يمكن ضبط فترة اللحام على شاشة التحكم عن طريق تحديد الوقت بين كل نبضة. بالنسبة للمواد الحساسة للحرارة، ينبغي استخدام فترات أطول للتحكم في مدخلات الحرارة ومنع تزييفها. بالنسبة للمواد السميكة التي تحتاج إلى المزيد من الطاقة، يمكن أن تساعد الفواصل الزمنية الأقصر في الحفاظ على تجمع لحام ثابت وتحقيق الاختراق اللازم.
يتم استخدام غاز التدريع في اللحام بالليزر لحماية حوض اللحام من الأكسدة والتلوث. تشمل الغازات الشائعة آرن، والهيليوم، وأحيانًا النيتروجين، اعتمادًا على المادة التي يتم لحامها.
كيف يؤثر على اللحام: إن نوع ومعدل تدفق غاز التدريع له تأثير كبير على جودة اللحام. يمنع غاز التدريع اللحام من التلوث بالهواء المحيط، مما قد يؤدي إلى ظهور شوائب تضعف اللحام أو تسبب عيوبًا مثل المسامية. يُستخدم Arاذهبn بشكل شائع لخصائصه الخاملة وقدرته على توفير سطح لحام أملس ونظيف. يمكن للهيليوم أن يعزز الاختراق وغالبًا ما يستخدم في لحام المواد السميكة. يضمن معدل تدفق الغاز أن تكون منطقة اللحام محمية بشكل كافٍ دون التسبب في اضطراب أو تعطيل حوض اللحام.
كيفية الضبط: على شاشة التحكم، يمكنك ضبط معدل تدفق غاز التدريع واختيار النوع المناسب بناءً على ظروف المادة واللحام. على سبيل المثال، قد تكون هناك حاجة إلى معدل تدفق أعلى للحام بشكل أسرع أو مع مواد أكثر سمكًا لضمان التغطية الكاملة. يجب اختيار نوع الغاز بناءً على المادة المحددة التي يتم لحامها. يُستخدم Arاذهبn عمومًا في معظم المعادن ويستخدم الهيليوم في التطبيقات التي تحتاج إلى اختراق أعمق.
يشير التحكم في الشكل الموجي إلى شكل نبضات الليزر في نظام اللحام النبضي. يمكن استخدام أشكال موجية مختلفة اعتمادًا على خصائص اللحام المطلوبة. تشمل الأمثلة المربعة أو الثلاثية أو شبه المنحرفة.
كيف يؤثر على اللحام: يؤثر الشكل الموجي لنبضة الليزر على كيفية نقل الطاقة إلى المادة أثناء اللحام. توفر الموجة المربعة خرج طاقة ثابتًا، وهو اذهبod للتدفئة المتساوية وجودة اللحام المتسقة. يزداد شكل الموجة الثلاثي تدريجيًا ثم يقلل من الطاقة. وهذا يساعد على تجنب تراكم الحرارة ويقلل من خطر الضرر الحراري. يؤثر اختيار الشكل الموجي على توزيع الحرارة داخل اللحام، مما يؤثر بدوره على معدل التبريد ومظهر اللحام وجودته.
كيفية الضبط: يتم ضبط التحكم في الشكل الموجي عبر شاشة التحكم. يمكنك تحديد نوع الشكل الموجي الذي تريده بناءً على مهمة اللحام. على سبيل المثال، يمكن استخدام موجة مربعة للتطبيقات التي تحتاج إلى مدخلات حرارية ثابتة، في حين يمكن استخدام شكل موجة مثلثة للمواد التي تسخن بسهولة أو تحتاج إلى تبريد متحكم فيه.
يشير حجم البقعة وشكلها إلى قطر وشكل شعاع الليزر أثناء تفاعله مع المادة. تلعب هذه العوامل دورًا حاسمًا في تحديد عرض وشكل اللحام.
كيف يؤثر على اللحام: يؤثر حجم البقعة وشكلها على كثافة الطاقة في موقع اللحام. يوفر حجم البقعة الأصغر كثافة طاقة أعلى، وهو مثالي لمهام اللحام الدقيقة أو عند العمل مع مواد رقيقة. وهذا يسمح باللحامات الضيقة والعميقة مع الحد الأدنى من إدخال الحرارة إلى المناطق المحيطة. حجم البقعة الأكبر، ينشر الطاقة على مساحة أوسع، مما يجعلها مناسبة لحام المواد السميكة حيث تكون هناك حاجة إلى حبة لحام أوسع.
كيفية الضبط: من شاشة التحكم، يمكنك ضبط حجم البقعة عن طريق تغيير تركيز الليزر أو استخدام عدسات مختلفة. يمكن أيضًا تعديل شكل البقعة من خلال الإعداد البصري ليتوافق مع متطلبات اللحام المحددة. بالنسبة للمهام عالية الدقة، يُفضل عادةً حجم بقعة أصغر، بينما بالنسبة للحام شديد التحمل، قد يكون حجم البقعة الأكبر ضروريًا.
تتضمن تقنية الحزم المتعددة استخدام العديد من أشعة الليزر أو تقسيم شعاع واحد إلى عدة حزم لتغطية مساحة أكبر أو إجراء العديد من اللحامات في وقت واحد. تُستخدم هذه التقنية غالبًا في أنظمة اللحام المتقدمة لزيادة الإنتاجية والكفاءة.
كيف تؤثر على اللحام: تتيح تقنية الحزم المتعددة إنتاجية أعلى من خلال تمكين إجراء العديد من عمليات اللحام في وقت واحد أو من خلال تغطية مساحة أكبر بتمريرة واحدة. يجب التحكم بعناية في توزيع الطاقة عبر هذه الحزم لضمان جودة اللحام الموحدة. وهذا مفيد بشكل خاص في بيئات الإنتاج كبيرة الحجم حيث تعد السرعة والاتساق أمرًا بالغ الأهمية.
كيفية الضبط: يمكن ضبط إعدادات الشعاع المتعدد وتوزيع الطاقة على شاشة التحكم. يتضمن ذلك تكوين عدد الحزم ومواقعها وكيفية توزيع الطاقة فيما بينها. يضمن التغيير الصحيح أن كل شعاع يوفر الكمية الصحيحة من الطاقة، مما يؤدي إلى لحام متسق في جميع المناطق. تعتبر هذه التقنية مفيدة بشكل خاص لمهام اللحام المعقدة أو عندما تكون هناك حاجة إلى إنتاجية عالية.
يعد فهم المعلمات الأساسية للحام بالليزر أمرًا ضروريًا. ومع ذلك، فمن المهم أيضًا معرفة كيفية ضبط هذه المعلمات وفقًا للمتطلبات المحددة لمهام اللحام المختلفة. قد تحتاج كل مهمة لحام إلى مجموعة فريدة من الإعدادات. يعتمد هذا على عوامل مثل نوع المادة والسمك وتصميم المفصل وجودة اللحام المطلوبة. فيما يلي كيفية تخصيص إعدادات اللحام بالليزر لتلبية احتياجات التطبيقات المختلفة.
تتفاعل المواد وسمك المواد المختلفة بشكل مختلف مع اللحام بالليزر. وبالتالي، يجب تعديل المعلمات مثل القوة والسرعة والتركيز لتحقيق أفضل النتائج.
النوع معدن: تتميز المواد معدن مثل الفولاذ والألومنيوم والتيتانيوم بخصائص حرارية مختلفة. على سبيل المثال، يتمتع الألومنيوم بموصلية حرارية عالية وانعكاسية، مما يتطلب طاقة ليزر أعلى وموضع تركيز مُدار بعناية لضمان امتصاص الطاقة بشكل مناسب. على العكس من ذلك، قد يحتاج الفولاذ إلى تغيير سرعة اللحام للتحكم في مدخلات الحرارة وتجنب الذوبان الزائد.
السُمك: تحتاج المواد السميكة عمومًا إلى طاقة أعلى وسرعات لحام أبطأ لضمان الاختراق العميق واللحامات القوية. بالنسبة للمواد الرقيقة، عادةً ما يتم استخدام طاقة أقل وسرعات أعلى لمنع الاحتراق والتشوه الحراري الناتج عن القطع.
كيفية الضبط: أولاً حدد قوة الليزر المناسبة لنوع المادة، ثم اضبط سرعة اللحام لتتناسب مع السمك. صقل موضع التركيز لضمان تركيز شعاع الليزر على العمق الصحيح. قم باختبار اللحام وفحصه بانتظام لإجراء التعديلات اللازمة للتأكد من أن جودة اللحام تلبي المعايير المطلوبة.

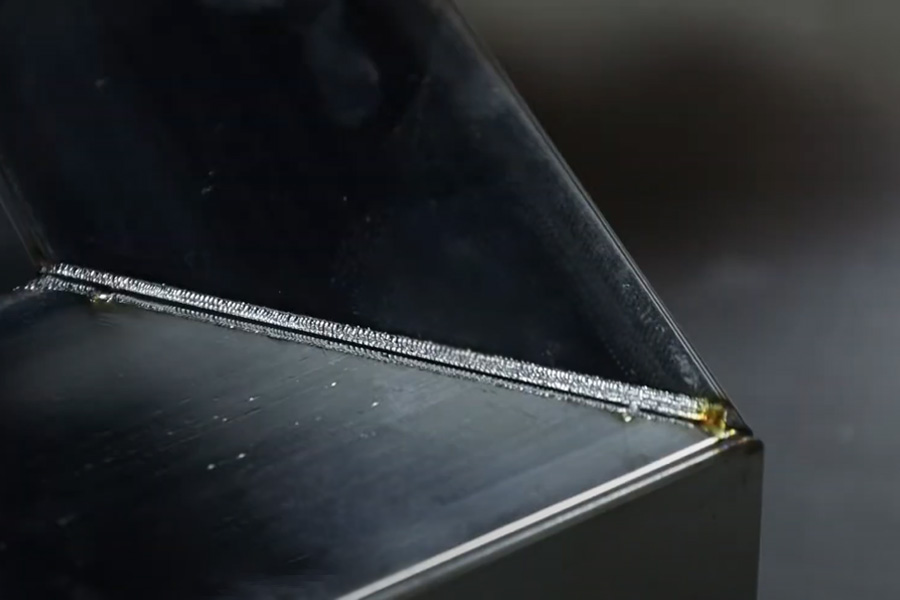

يؤثر نوع الوصلة الملحومة - سواء كانت وصلة تناكبية أو وصلة حضنية أو وصلة على شكل حرف T - أيضًا على اختيار معلمات اللحام.
المفاصل المؤخرة: تحتاج هذه المفاصل عادةً إلى محاذاة دقيقة ومزيج متوازن من القوة والسرعة لضمان الاختراق الكامل دون إدخال حرارة زائدة.
مفاصل اللفة: قد تحتاج مفاصل اللفة، حيث تتداخل قطعة واحدة مع أخرى، إلى إعدادات طاقة أعلى قليلاً لضمان أن كلا الطبقتين ملحومتان معًا بشكل مناسب. قد يلزم أيضًا تعديل موضع التركيز البؤري لاختراق كلتا الطبقتين بفعالية.
المفاصل T: تتضمن المفاصل T اللحام بزاوية، مما قد يخلق تحديات في توزيع الحرارة. في مثل هذه الحالات، يمكن أن يساعد ضبط حجم البقعة وربما استخدام إعدادات الحزم المتعددة في تحقيق اللحامات الموحدة.
كيفية الضبط: اضبط القوة والسرعة والتركيز بناءً على تكوين المفصل. بالنسبة للمفاصل المؤخرة، تأكد من محاذاة التركيز مع خط المفصل، واستخدم قوة معتدلة. بالنسبة لمفاصل الحضن، قم بزيادة القوة قليلاً واضبط التركيز لاختراق كلا الطبقتين. بالنسبة للمفاصل على شكل حرف T، فكر في استخدام حجم موضعي أوسع أو إعدادات متعددة الحزم لضمان اللحامات المتسقة على طول المفصل.
يجب أن توجه جودة اللحام المرغوبة - مثل القوة والمظهر والنتائج الخالية من العيوب - تغيير معلمات اللحام بالليزر.
القوة: لتحقيق لحام قوي، تأكد من الاختراق والانصهار الكافي بين المواد. قد يتطلب ذلك زيادة الطاقة، أو إبطاء سرعة اللحام، أو ضبط دورة العمل لتوفير المزيد من الطاقة.
المظهر: بالنسبة للتطبيقات التي يكون فيها مظهر اللحام أمرًا بالغ الأهمية، كما هو الحال في مكونات السيارات المرئية، يمكن أن يساعد الضبط الدقيق لتردد النبض والتحكم في الشكل الموجي وإعدادات غاز التدريع في إنتاج لحام سلس ونظيف دون تناثر أو تغير اللون.
الوقاية من العيوب: قم بفحص وضبط فترات اللحام بعناية، وتدفق الغاز المحمي، وموضع التركيز. وهذا يمكن أن يقلل من العيوب مثل المسامية، والشقوق، أو الانصهار غير الكامل. يمكن أن تساعد عمليات الفحص المنتظمة أثناء اللحام في اكتشاف المشكلات مبكرًا بحيث يمكن إجراء التعديلات فورًاهاتفy.
كيفية الضبط: ابدأ بتعيين المعلمات الأساسية - الطاقة والسرعة والتركيز - وفقًا للمادة ونوع المفصل. ثم قم بضبط المعلمات الإضافية بناءً على متطلبات الجودة المحددة. إذا كانت هناك حاجة إلى لحام عالي القوة، قم بزيادة مدخلات الطاقة من خلال تعديلات الطاقة ودورة العمل. للحصول على مظهر نظيف، ركز على التحكم في تردد النبض والغاز الواقي. يجب أن يؤدي الاختبار المنتظم والفحص البصري إلى إجراء المزيد من التحسينات.
حتى لو تم ضبط المعلمات بعناية، قد تحدث بعض المشاكل أثناء اللحام. من المهم بشكل خاص فهم هذه المشكلات الشائعة ومعرفة كيفية ضبط المعلمات لحل المشكلات.
تعد عيوب اللحام مثل الشقوق والمسامية والتناثر المفرط من التحديات الشائعة في اللحام بالليزر. هذه العيوب يمكن أن تضعف اللحام وتؤثر على جودة المنتج النهائي.
الشقوق: يمكن أن تحدث الشقوق بسبب التبريد السريع أو الحرارة الزائدة. لمنع التشققات، تأكد من التحكم في معدل التبريد عن طريق ضبط فترة اللحام وحماية تدفق الغاز. يمكن أن يساعد تقليل الطاقة قليلًا أو ضبط موضع التركيز البؤري أيضًا في توزيع الحرارة بشكل متساوٍ.
المسامية: المسامية، أو وجود فراغات صغيرة داخل اللحام، يمكن أن يكون سببها التلوث أو تدفق الغاز غير المناسب. تأكد من أن تدفق غاز التدريع كافٍ ومتسق وأن أسطح المواد نظيفة قبل اللحام. يمكن أن يساعد ضبط تردد النبض أيضًا في تقليل المسامية عن طريق السماح للغازات بالهروب بسهولة أكبر أثناء عملية اللحام.
التناثر: يمكن أن ينتج التناثر المفرط عن إعداد الطاقة العالي جدًا أو موضع التركيز البؤري غير المناسب. لتقليل التناثر، قم بخفض الطاقة قليلاً، وتأكد من محاذاة موضع التركيز بشكل صحيح مع سطح المادة. قد يساعد أيضًا ضبط التحكم في شكل الموجة على توصيل الطاقة بشكل أكثر تدريجيًا في تقليل التناثر.
كيفية الضبط: إذا لاحظت أيًا من هذه العيوب، فابدأ بالتحقق من المعلمات الأكثر صلة - مثل الطاقة والتركيز وغاز الحماية - وقم بإجراء تعديلات صغيرة حسب الحاجة. قم بإجراء الاختبارات بعد كل تغيير لتحديد ما إذا كانت التغييرات تعمل على تحسين جودة اللحام. إذا استمرت العيوب، فكر في تعديل المعلمات الثانوية مثل تردد النبض أو دورة العمل.
إن ضبط معلمات اللحام بالليزر ليس دائمًا أمرًا سهلاً، وغالبًا ما يتطلب مزيجًا من الخبرة والمراقبة والاختبار. فيما يلي بعض النصائح العملية لإجراء تعديلات فعالة:
المراقبة في الوقت الحقيقي: استخدم أدوات المراقبة الخاصة بالماكينة لمراقبة عملية اللحام في الوقت الفعلي. يتيح لك هذا إجراء تعديلات فورية على المعلمات إذا لاحظت مشكلات مثل ارتفاع درجة الحرارة أو عدم كفاية الاختراق.
التغييرات الإضافية: عند ضبط المعلمات، قم بإجراء تغييرات تدريجية صغيرة بدلاً من التغييرات الكبيرة. يساعدك هذا الأسلوب على فهم كيفية تأثير كل تغيير على اللحام ويمنع التصحيح الزائد.
إعدادات المستند: احتفظ بسجل لإعدادات المعلمة المستخدمة للمواد والمهام المختلفة. يمكن أن تكون هذه الوثائق بمثابة مرجع لوظائف اللحام المستقبلية، مما يوفر الوقت ويضمن الاتساق.
عمليات التفتيش المنتظمة: إجراء عمليات تفتيش بصرية منتظمة على اللحامات، خاصة أثناء الإعدادات الأولية أو عند تغيير المواد. استخدم عمليات التفتيش هذه لتوجيه المزيد من التعديلات والتأكد من أن اللحامات تلبي معايير الجودة المطلوبة.
اللحام بالليزر هو تقنية قوية ومتعددة الاستخدامات. يعتمد نجاحها على الاختلاف الدقيق للعديد من المعلمات. من خلال فهم دور كل معلمة، يمكنك تحسين عملية اللحام لمجموعة متنوعة من المواد والتطبيقات. إذا كنت مهتمًا أيضًا بهذه التقنية، أو لديك أسئلة أخرى ذات صلة، مرحبًا بك في اتصل بنا للحصول على أفضل مساعدة!
