تعد تكنولوجيا القطع بالليزر جزءًا مهمًا من التصنيع الحديث، والمعروفة بالدقة والكفاءة. ويستخدم على نطاق واسع في مختلف الصناعات، من السيارات والفضاء إلى الإلكترونيات والفن. يعد فهم كيفية عمل أداة القطع بالليزر أمرًا ضروريًا لأي شخص مشارك في هذه التكنولوجيا أو يفكر فيها. ستقدم هذه المقالة نظرة عامة شاملة عن مبادئ عمل آلات القطع بالليزر ومكوناتها الرئيسية وعملية القطع نفسها.
يبدأ القطع بالليزر بتوليد شعاع الليزر. يتم استخدام أنواع مختلفة من مصادر الليزر، بما في ذلك ليزر ثاني أكسيد الكربون، وليزر الألياف، وليزر Nd. ولكل نوع خصائص محددة تجعله مناسبًا لمواد وتطبيقات معينة. الأكثر استخداما من هذه هي ألياف الليزر.
بمجرد توليد شعاع الليزر، يتم توجيهه نحو المادة من خلال نظام نقل الشعاع. يشتمل هذا النظام عادةً على مرايا أو ألياف ضوئية توجه شعاع الليزر إلى رأس القطع. يحتوي رأس القطع على عدسة تركيز، والتي تعمل على تركيز شعاع الليزر إلى نقطة صغيرة ودقيقة على سطح المادة. يزيد هذا الشعاع المركز من كثافة الليزر، مما يسمح له باختراق المادة.
عندما يضرب شعاع الليزر المركز المادة، فإنه يسخن المادة بسرعة ويذيبها أو يبخرها عند نقطة التلامس. تمتص المادة طاقة الليزر، مما يؤدي إلى تغيير حالتها، عادةً من الحالة الصلبة إلى السائلة أو الغازية. تخلق هذه العملية قطعًا نظيفًا بأقل قدر من الضرر للمواد المحيطة.
التسخين والذوبان: يقوم الليزر بتسخين المادة إلى نقطة الانصهار. في معظم الحالات، يتم بعد ذلك نفخ المادة بعيدًا عن طريق تيار من الغاز، مما يترك قطعًا دقيقًا.
التبخير: في بعض الحالات، يكون شعاع الليزر شديدًا لدرجة أنه يبخر المادة، ويحولها مباشرة من الحالة الصلبة إلى الحالة الغازية. يُستخدم هذا غالبًا للمواد الرقيقة أو عند الحاجة إلى قطع نظيف جدًا.
القطع والنقش ووضع العلامات: اعتمادًا على شدة الليزر والسرعة التي يتحرك بها، يمكنه قطع المادة أو نقش السطح أو وضع علامة عليها بأنماط أو نص. يتضمن القطع اختراق سمك المادة بالكامل، بينما يؤثر النقش ووضع العلامات على السطح فقط.
تتكون آلات القطع بالليزر من عدة مكونات رئيسية. تعمل هذه المكونات معًا للحصول على قطع دقيق وفعال. يعد فهم هذه المكونات أمرًا ضروريًا لتحسين أداء الماكينة وتحقيق نتائج عالية الجودة.
مصدر الليزر هو قلب آلة القطع. إنه ينتج شعاع الليزر الذي يقوم بالقطع الفعلي. يتم استخدام أنواع مختلفة من الليزر اعتمادًا على المواد ومتطلبات القطع. تعتبر ألياف الليزر مثالية لقطع المعادن مثل الفولاذ والألومنيوم. إنها تنتج شعاعًا مركّزًا وعالي الطاقة يمكنه قطع المواد السميكة والصلبة بدقة شديدة. تعتبر ليزرات الألياف أيضًا أكثر كفاءة في استخدام الطاقة من أجهزة الليزر الأخرى.
يقوم نظام نقل الشعاع بتوجيه شعاع الليزر من مصدر الليزر إلى المادة التي يتم قطعها. يشتمل هذا النظام على مرايا أو ألياف ضوئية توجه الشعاع عبر الماكينة.
المرايا: في بعض ماكينات القطع بالليزر، يتم استخدام المرايا لعكس وتوجيه شعاع الليزر على طول مسار محدد. يجب أن تتم محاذاة هذه المرايا بشكل مثالي لضمان وصول الشعاع إلى رأس القطع بأقصى كثافة.
الألياف الضوئية: تستخدم ليزرات الألياف الألياف الضوئية لإرسال شعاع الليزر. هذه الطريقة فعالة للغاية وتسمح بمرونة أكبر في تصميم الماكينة. يمكن للألياف الضوئية أن تحمل الشعاع لمسافات طويلة مع الحد الأدنى من فقدان الطاقة.

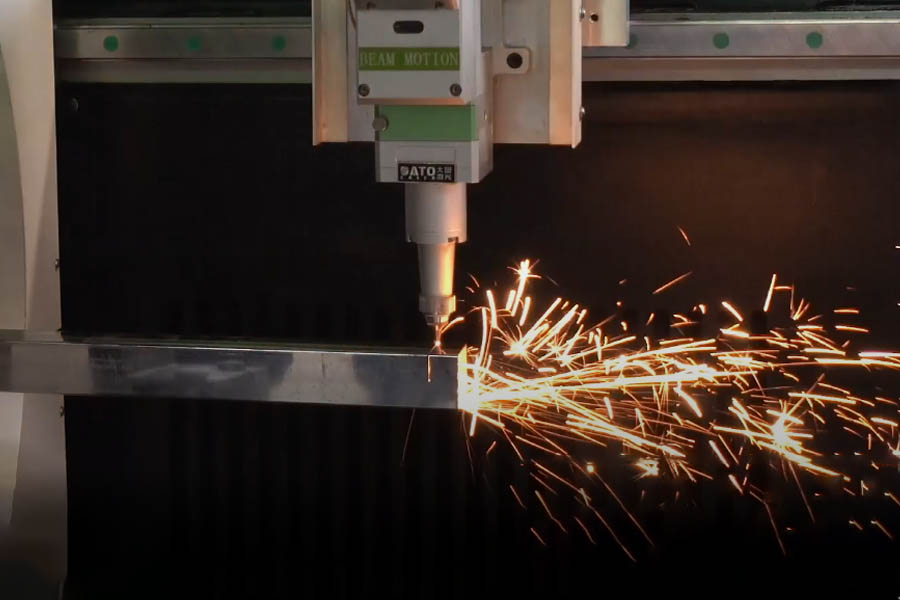

رأس القطع هو جزء من الماكينة حيث يتم تركيز شعاع الليزر على المادة. يحتوي رأس القطع على عدسة تركيز تعمل على تركيز شعاع الليزر في نقطة صغيرة ومكثفة على سطح المادة.
عدسة التركيز: تعد عدسة التركيز أمرًا ضروريًا لتحقيق قطع دقيق. فهو يركز شعاع الليزر إلى نقطة دقيقة، مما يزيد من كثافته ويمكّنه من قطع المادة. تؤثر جودة العدسة وموضعها بشكل مباشر على دقة وجودة القطع.
الفوهة وتدفق الغاز: يشتمل رأس القطع أيضًا على فوهة تقوم بتوجيه تيار من الغاز إلى المادة. يساعد هذا الغاز، الذي يتكون عادةً من الأكسجين أو النيتروجين أو الهواء، على إزالة المادة المنصهرة من القطع ويمنع الأكسدة.
يقوم نظام التحكم في الحركة بتحريك رأس القطع والمواد بأنماط دقيقة لإنشاء القطع المطلوبة. يتم التحكم في هذا النظام عادة عن طريق برنامج التحكم العددي بالكمبيوتر (CNC)، والذي يسمح بحركات دقيقة للغاية وقابلة للتكرار.
نظام CNC: يتحكم نظام CNC في حركة رأس القطع على طول المحاور X، Y، وأحياناً Z. فهو يفسر ملفات التصميم ويترجمها إلى حركات دقيقة، مما يضمن أن الليزر يتبع مسار القطع الصحيح.
المحركات والمحركات: يتم تشغيل حركة رأس القطع بواسطة المحركات والمحركات، والتي يتم التحكم فيها بواسطة نظام CNC. تعد المحركات والمحركات عالية الجودة ضرورية للقطع السلس والدقيق، خاصة للأنماط المعقدة أو العمليات عالية السرعة.
عملية القطع بالليزر هي إجراء يتم تنفيذه خطوة بخطوة لتحويل المواد الخام إلى منتج نهائي. إن فهم كل خطوة هو المفتاح لتحقيق نتائج القطع المثالية.
قبل البدء في القطع، من الضروري إجراء العديد من الاستعدادات لضمان الدقة والجودة.
ضبط معلمات القطع: الخطوة الأولى هي ضبط معلمات القطع، بما في ذلك طاقة الليزر، وسرعة القطع، ومسافة التركيز. تعتمد هذه الإعدادات على نوع المادة وسمكها وجودة القطع المطلوبة. تعد إعدادات المعلمة الصحيحة أمرًا بالغ الأهمية لتجنب مشكلات مثل النسخ أو التفحم أو القطع غير المكتمل.
تحضير المواد وتأمينها: يتم وضع المواد المراد قطعها على سرير القطع وتثبيتها في مكانها. التأكد من أن المادة مسطحة ومستقرة يمنع الحركة أثناء القطع، مما قد يؤدي إلى عدم الدقة. يجب أيضًا أن تكون المادة نظيفة وخالية من الحطام لتجنب التداخل مع شعاع الليزر.
برمجة المسار والمعايرة: يتم برمجة مسار القطع في نظام CNC، ويتم معايرة الآلة لضمان أن رأس القطع يتبع المسار الصحيح. تتحقق المعايرة من تركيز شعاع الليزر بشكل صحيح ومن دقة حركات الجهاز.
بمجرد الانتهاء من الاستعدادات، تبدأ عملية القطع. تتضمن هذه العملية عدة خطوات رئيسية:
تسخين المادة: يتم توجيه شعاع الليزر المركز على المادة، مما يؤدي إلى تسخينها بسرعة إلى نقطة الانصهار. تضمن كثافة الليزر العالية تسخين المادة بدقة عند نقطة القطع، مما يقلل من انتشار الحرارة إلى المناطق المحيطة.
ذوبان المواد وتبخيرها: عندما تسخن المادة، فإنها تذوب أو تتبخر عند نقطة التلامس. تمتص المادة طاقة الليزر، مما يؤدي إلى تغيير حالتها من الحالة الصلبة إلى السائلة أو الغازية. تخلق هذه العملية قطعًا ضيقًا ودقيقًا بأقل قدر من الهدر.
تشكيل الشق: يستمر الليزر في التحرك على طول المسار المبرمج، ويقطع المادة أثناء ظهورها. يتم تشكيل القطع أو 'الشق' عندما يتم تفجير المادة المنصهرة بواسطة الغاز المساعد. عادةً ما يكون عرض الشق ضيقًا جدًا، مما يسمح بإجراء عمليات قطع مفصلة ومعقدة.
اتباع مسار القطع: يتحرك رأس القطع على طول المسار المبرمج، متبعًا التصميم بدقة. يضمن نظام CNC أن يظل شعاع الليزر مركزًا وأن سرعة القطع متسقة، مما يؤدي إلى إنتاج قطع نظيفة ودقيقة.
بعد اكتمال القطع بالليزر، هناك حاجة إلى بضع خطوات إضافية لإكمال قطعة العمل.
فحص جودة القطع: يتم فحص حواف القطع للتأكد من الجودة، والتحقق من النعومة والدقة والاكتمال. أي عيوب، مثل الحواف الخشنة أو القطع غير المكتملة، قد تحتاج إلى تعديلات على معلمات القطع أو المزيد من أعمال التشطيب.
إزالة البقايا والتبريد: تتم إزالة أي بقايا متبقية من عملية القطع، ويتم السماح للمادة بالتبريد. اعتمادًا على المادة، قد يتضمن ذلك تنظيف الحواف المقطوعة أو مسحها أو استخدام الهواء المضغوط لتنظيف الحواف المقطوعة.
المعالجة الثانوية: في بعض الحالات، قد تكون المعالجة الثانوية ضرورية. على سبيل المثال، الطحن أو التلميع أو الطلاء لتحقيق التأثير المطلوب. تعتبر هذه الخطوة مهمة بشكل خاص للمواد المستخدمة في التطبيقات عالية الدقة أو حيث تكون الجوانب الجمالية مهمة.
أحدثت آلات القطع بالليزر ثورة في العديد من الصناعات من خلال توفير حلول قطع دقيقة وفعالة ومتعددة الاستخدامات. إن قدرتها على قطع مجموعة واسعة من المواد بدقة عالية جعلتها لا غنى عنها في العديد من القطاعات.
في صناعة السيارات، يتم استخدام القطع بالليزر على نطاق واسع لقطع الأجزاء المعدنية. تشمل الأمثلة إطارات المركبات وأنظمة العادم والأجزاء المعقدة التي تحتاج إلى دقة عالية. يمكن أن يؤدي القطع بالليزر إلى إجراء عمليات قطع نظيفة بأقل قدر من النفايات. هذه الميزة تجعلها مثالية لتصنيع قطع غيار السيارات حيث تكون الدقة والقوة أمرًا بالغ الأهمية. كما يمكن أن يؤدي القطع بالليزر إلى إنشاء أشكال معقدة يصعب تحقيقها باستخدام طرق القطع التقليدية.
في صناعة الطيران، يتم استخدام القطع بالليزر لتصنيع الأجزاء التي يجب أن تتحمل الظروف القاسية. تشمل الأمثلة شفرات التوربينات وفوهات الوقود والمكونات الهيكلية. تضمن دقة القطع بالليزر أن هذه الأجزاء تلبي معايير السلامة والأداء الصارمة. يمكن أن يؤدي القطع بالليزر أيضًا إلى تقليل وزن الأجزاء من خلال إنشاء تصميمات معقدة. وهذا يقلل من كمية المواد المستخدمة دون المساس بالقوة.
تعتمد صناعة الإلكترونيات على القطع بالليزر لإنتاج أجزاء صغيرة وحساسة. تشمل الأمثلة لوحات الدوائر والموصلات ومكونات أشباه الموصلات. القطع بالليزر قادر على قطع المواد مثل السيليكون والسيراميك والمعادن الرقيقة بدقة عالية وبأقل قدر من الضرر الحراري. تضمن القطع الدقيقة ملاءمة المكونات بشكل مثالي، مما يقلل من خطر الفشل.
يوفر القطع بالليزر العديد من المزايا الرئيسية التي تجعله خيارًا مفضلاً في العديد من الصناعات، ولكن له أيضًا بعض القيود التي يجب أخذها في الاعتبار.
الدقة والجودة العالية: ينتج القطع بالليزر قطعًا نظيفة ودقيقة مع تفاوتات صارمة. يمكن لشعاع الليزر المركز أن يقطع التصميمات المعقدة والزوايا الحادة بأقل قدر من التشويه. وهذا أمر بالغ الأهمية للصناعات التي تحتاج إلى دقة عالية.
السرعة والكفاءة: يعتبر القطع بالليزر أسرع من العديد من طرق القطع التقليدية، خاصة بالنسبة للتصميمات المعقدة والمواد الرقيقة. تتميز هذه العملية بالكفاءة، حيث تقلل الوقت الذي يستغرقه إنتاج الأجزاء وتزيد الإنتاجية الإجمالية. كما أن القطع بالليزر هو عملية عدم الاتصال. وهذا يعني تقليل تآكل الأدوات، مما يقلل من تكاليف الصيانة ويزيد من عمر الماكينة.
تعدد الاستخدامات: يمكن استخدام القطع بالليزر على مجموعة واسعة من المواد. هذا التنوع يجعله أداة قيمة للصناعات التي تتراوح من صناعة السيارات إلى التصميم الفني. تتيح القدرة على التبديل بين المواد المختلفة وضبط معلمات القطع بسرعة إنتاجًا أكثر مرونة.
أقل نفايات للمواد: ينتج عن القطع بالليزر قطعًا ضيقة جدًا. وهذا يعني إهدار كمية أقل من المواد أثناء عملية القطع. كما أن الدقة العالية للقطع بالليزر تقلل من الحاجة إلى عمليات التشطيب الثانوية، مما يقلل من النفايات بشكل أكبر.
صديقة للبيئة: يعتبر القطع بالليزر عملية صديقة للبيئة. وذلك لأنه ينتج ملوثات ونفايات أقل من طرق القطع التقليدية. لا تحتاج العملية إلى مبردات أو مواد تشحيم كيميائية، كما أن القطع الدقيق يؤدي إلى تقليل الخردة.
استهلاك عالي للطاقة: تستهلك آلات القطع بالليزر، وخاصة الليزر عالي الطاقة، كميات كبيرة من الطاقة. وهذا يمكن أن يؤدي إلى ارتفاع تكاليف التشغيل، وخاصة بالنسبة للعمليات واسعة النطاق. تختلف كفاءة الطاقة حسب نوع الليزر والمادة التي يتم قطعها.
تكاليف الاستثمار الأولية: آلات القطع بالليزر باهظة الثمن، خاصة تلك المجهزة بالليزر عالي الطاقة أو الميزات المتقدمة مثل الأتمتة وإمكانيات متعددة المحاور. يمكن أن يكون الاستثمار الأولي عائقًا أمام الشركات الصغيرة أو الشركات الناشئة. ومع ذلك، فإن الفوائد طويلة المدى للكفاءة والدقة غالبًا ما تبرر التكلفة.
قيود المواد: على الرغم من استخدام القطع بالليزر على نطاق واسع، إلا أنه غير مناسب لجميع المواد. وبنفس القوة، تكون القدرة على قطع المواد شديدة الانعكاس مثل النحاس أو الألومنيوم أقل بكثير من قطع الفولاذ الكربوني والفولاذ المقاوم للصدأ. وذلك لأنها تعكس شعاع الليزر مما يقلل من كفاءته. تشكل المواد السميكة أيضًا تحديات، والتي تحتاج عادةً إلى المزيد من الطاقة.
تتطور تكنولوجيا القطع بالليزر بشكل مستمر، مدفوعة بالتقدم في علوم المواد والأتمتة والتقنيات الرقمية. تعمل هذه الاتجاهات على تشكيل مستقبل القطع بالليزر، مما يجعلها أكثر كفاءة وتنوعًا وصديقة للبيئة.
أحد الاتجاهات الرئيسية في القطع بالليزر هو الزيادة المستمرة في قوة الليزر وكفاءته. عندما تصبح مصادر الليزر أكثر قوة، يمكنها قطع المواد الأكثر سمكًا وصلابة بشكل أسرع وأكثر دقة. ويؤدي التقدم في تكنولوجيا ألياف الليزر، على وجه الخصوص، إلى أنظمة أكثر إحكاما وكفاءة. يمكن لهذه الأنظمة توفير مخرجات طاقة أعلى مع استهلاك أقل للطاقة.
الابتكار الرئيسي الآخر هو تشكيل الشعاع وتعديله. تسمح هذه التقنية بتحكم أكبر في شكل وكثافة شعاع الليزر. وهذا يساعد على تحقيق قطع أكثر دقة ويقلل من المنطقة المتأثرة بالحرارة. يمكن أن يؤدي تعديل الشعاع أيضًا إلى تعزيز القدرة على قطع المواد العاكسة مثل النحاس والألومنيوم.
يعد دمج الأتمتة والروبوتات مع أنظمة القطع بالليزر اتجاهًا رئيسيًا آخر. أصبحت آلات القطع بالليزر الآلية أكثر شيوعًا في بيئات التصنيع. يتم استخدامها جنبًا إلى جنب مع الأذرع الآلية وأنظمة النقل لإنشاء خطوط إنتاج مؤتمتة بالكامل. يمكن لهذه الأنظمة أن تعمل بشكل مستمر مع الحد الأدنى من التدخل البشري. وهذا يزيد بشكل كبير من الإنتاجية ويقلل من تكاليف العمالة.
كما بدأ الذكاء الاصطناعيهاتف يلعب دورًا في القطع بالليزر. يمكن للذكاء الاصطناعي تحسين مسارات القطع وضبط المعلمات في الوقت الفعلي بناءً على التعليقات المادية. يؤدي هذا المستوى من الأتمتة الذكيةهاتف إلى زيادة الكفاءة وتقليل النفايات وتحسين جودة الإنتاج بشكل عام.
مع اكتساب الاستدامة مزيدًا من الاهتمام، أصبح التصنيع الأخضر محورًا لتكنولوجيا القطع بالليزر. أصبحت الابتكارات التي تهدف إلى تقليل استهلاك الطاقة والنفايات ذات أهمية متزايدة. تم تصميم أنظمة الليزر الجديدة لتكون أكثر كفاءة في استخدام الطاقة. تساعد التطورات في إعادة تدوير المواد وإعادة استخدامها على تقليل التأثير البيئي للقطع بالليزر.
يعد القطع بالليزر أيضًا تعليق اتجاهات خفيفة الوزن في صناعات مثل السيارات والفضاء. من خلال القطع الدقيق وتحسين المواد، يكون القطع بالليزر قادرًا على إنتاج أجزاء أخف وأقوى. وهذا يساعد على تقليل استهلاك الوقود والانبعاثات.
تعد تقنية القطع بالليزر أداة قوية ومتعددة الاستخدامات. إنه جزء مهم من عمليات التصنيع الحديثة لأنه يوفر الدقة والكفاءة والمرونة العالية. إذا كنت مهتمًا أيضًا بهذه التكنولوجيا، من فضلك اتصل بنا للحصول على أفضل عرض!
